Hola Amigos!
Давненько не обновлял БЖ , хотя работы было много.

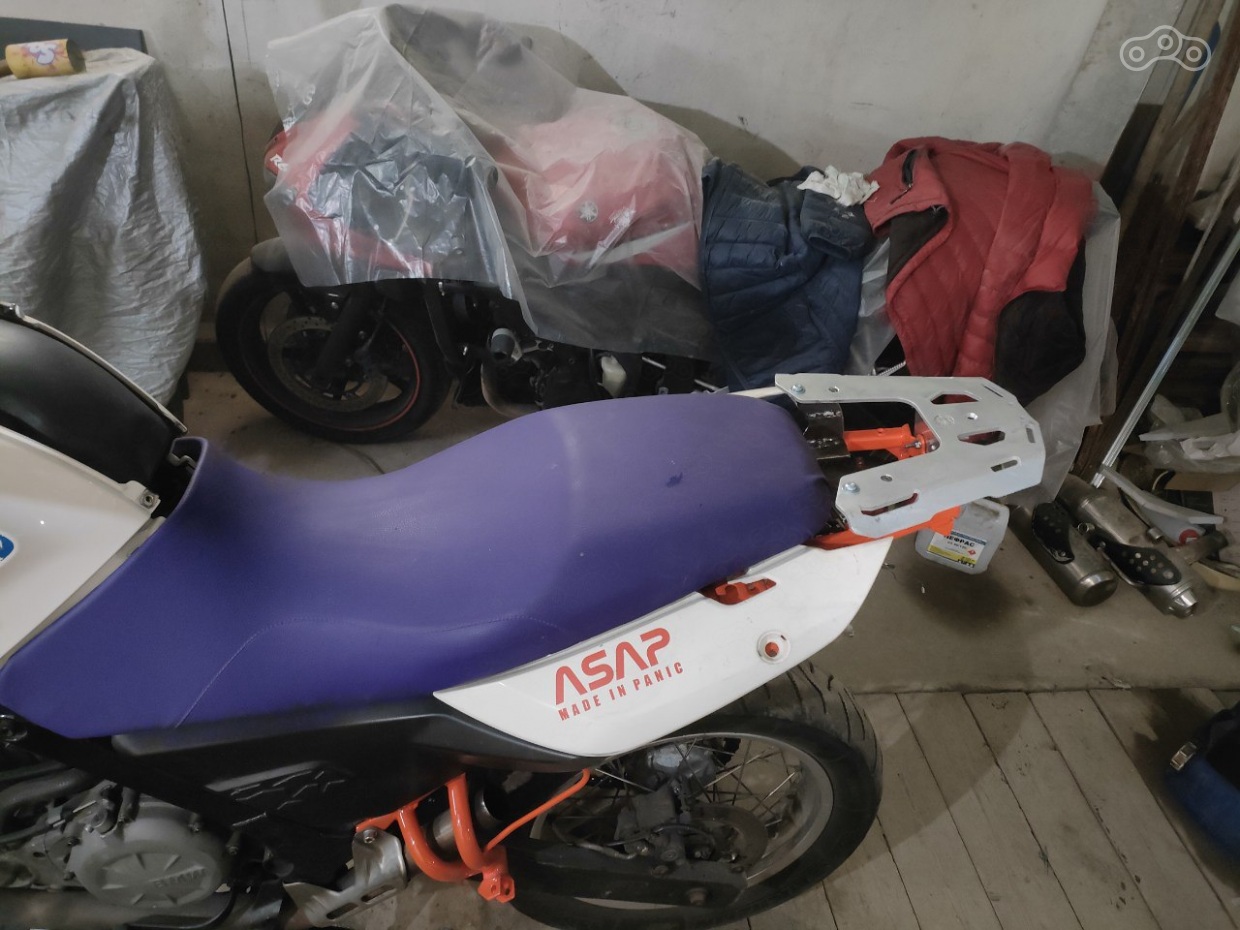

итак поехали - сделал весь новый хвост . Новая багажная пластина и перчаточный ящик под ней.
снял всё что в стоке стояло - массивный горбатый хвост с ручками

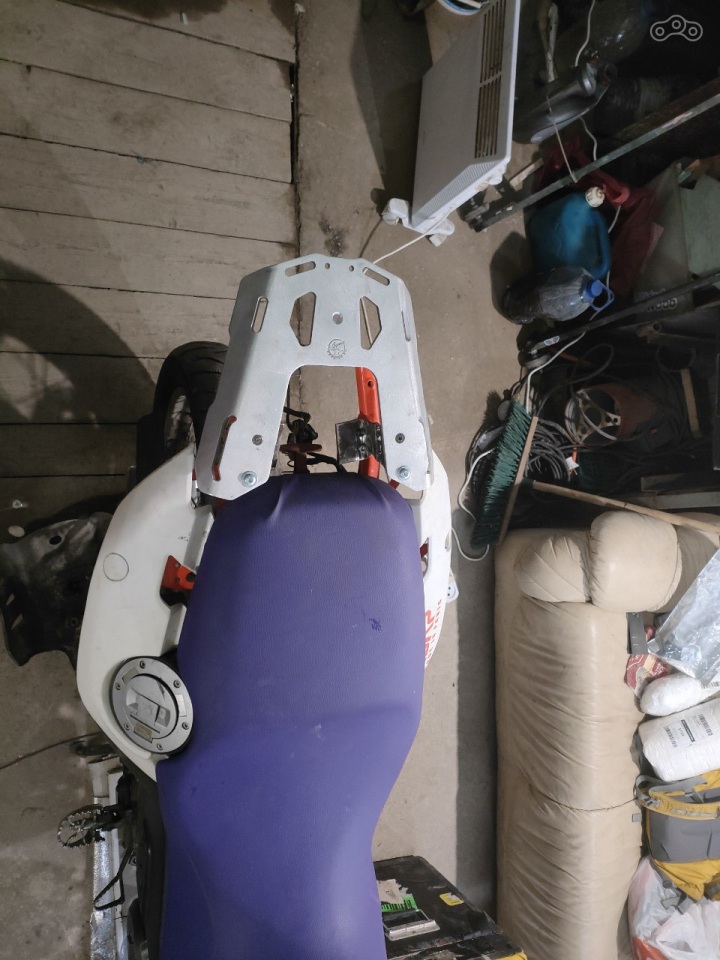

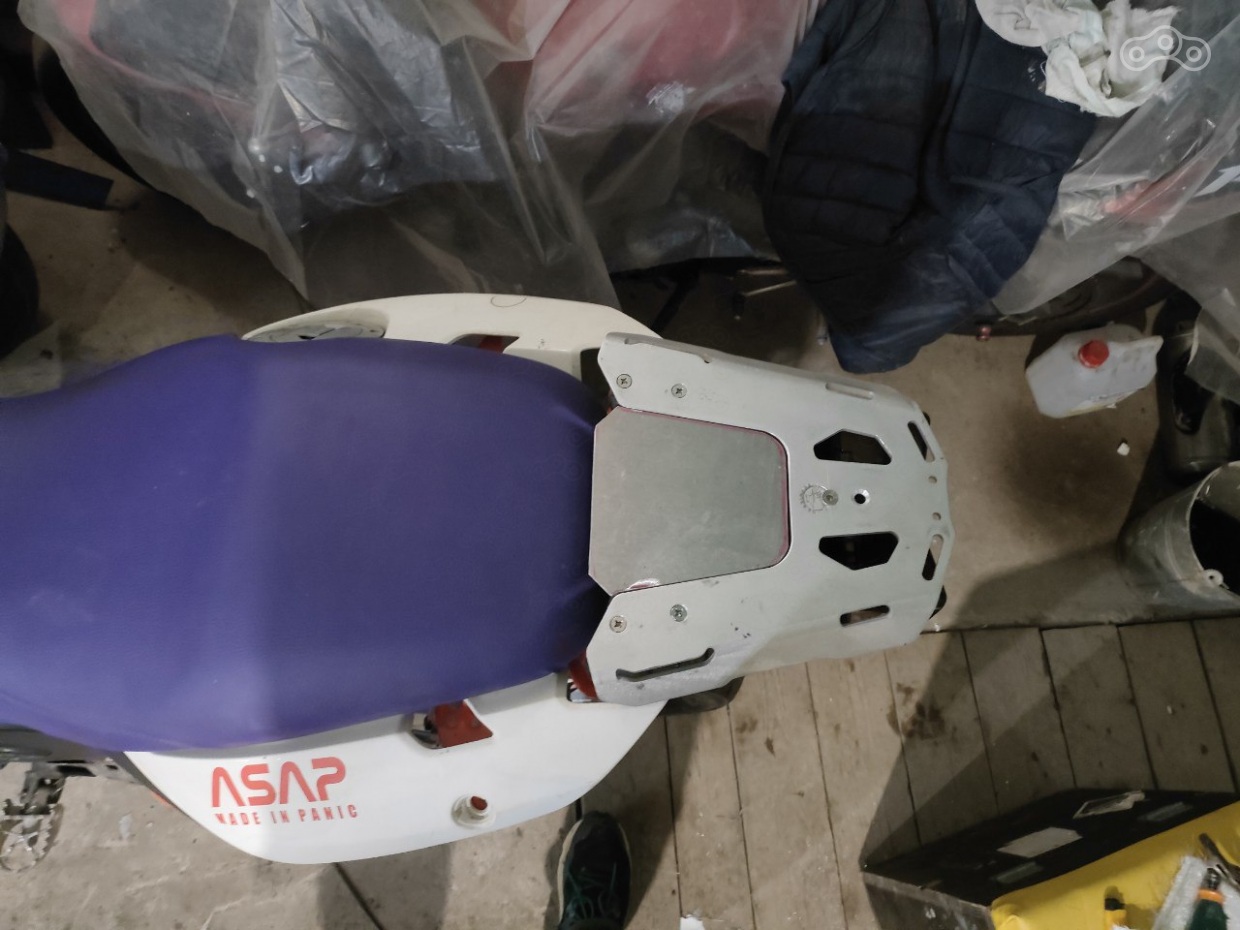

в старые крепёжные отверстия на подрамникке изготовил переходные скобы и прикрутил багажную пластину,
Пластина эта предназначалась для этой модели для установки поверх штатного багажника, Но теперь она будет вместо багажника. Перчаточный ящик я сделал из стеклопластика ( фоток не делал потому что все руки в смоле постоянно были) но технология довольно проста - на раме залепляем алюминевым скотчем все нужные нам сквозные отверстия и плоскости , делаем стенки из картона и алю-скотча, мажем ГЕлькоутом ( смола + аэросил) затем стеклоткнь + смола в пару слоёв и на следующий день отдираем всю конструкцию от подрамника , очищаем от карттна и скотча , подрезаем лишнее, шкурим где надо и красим в чёрный - чтоб не отсвечивало своей кривизной.

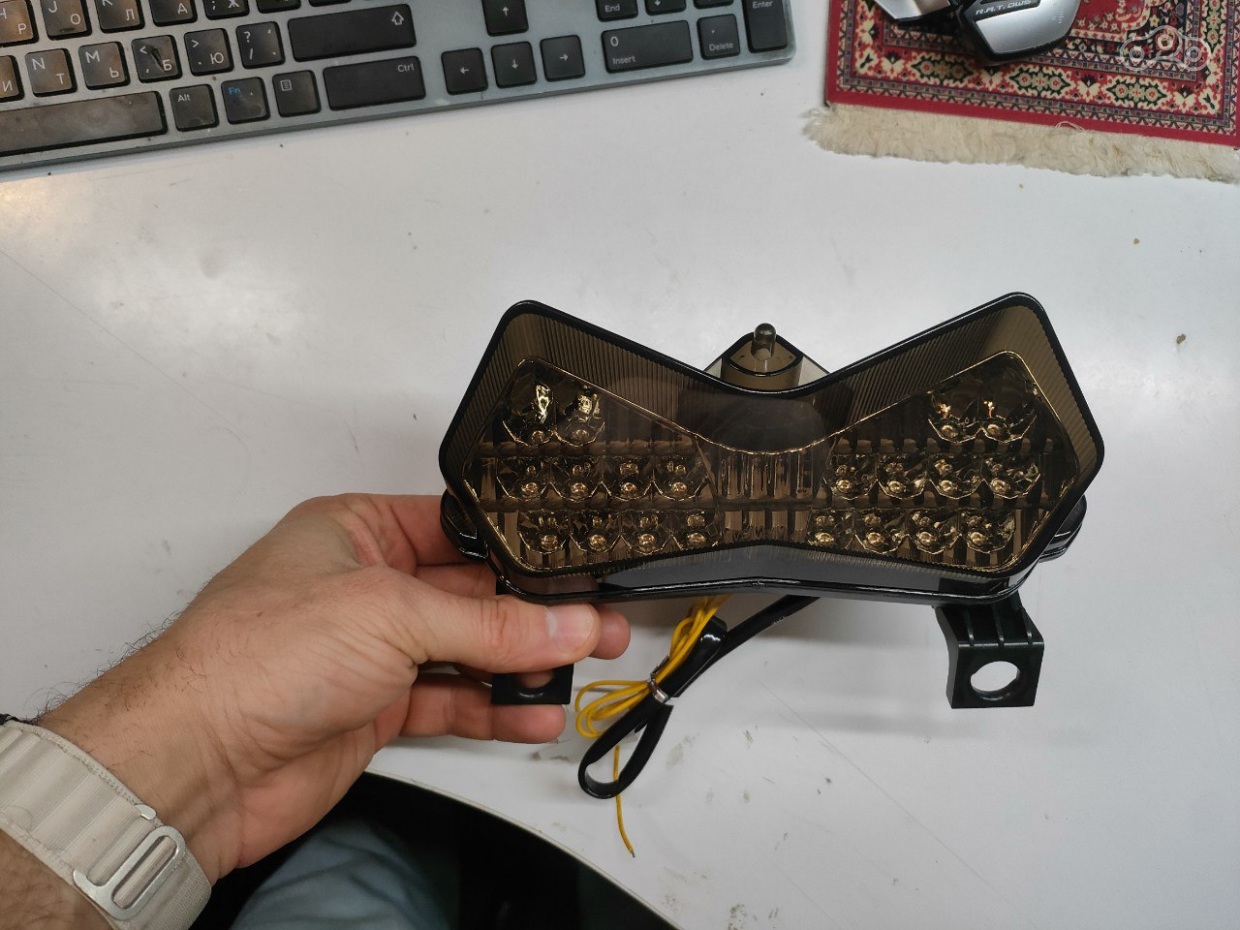

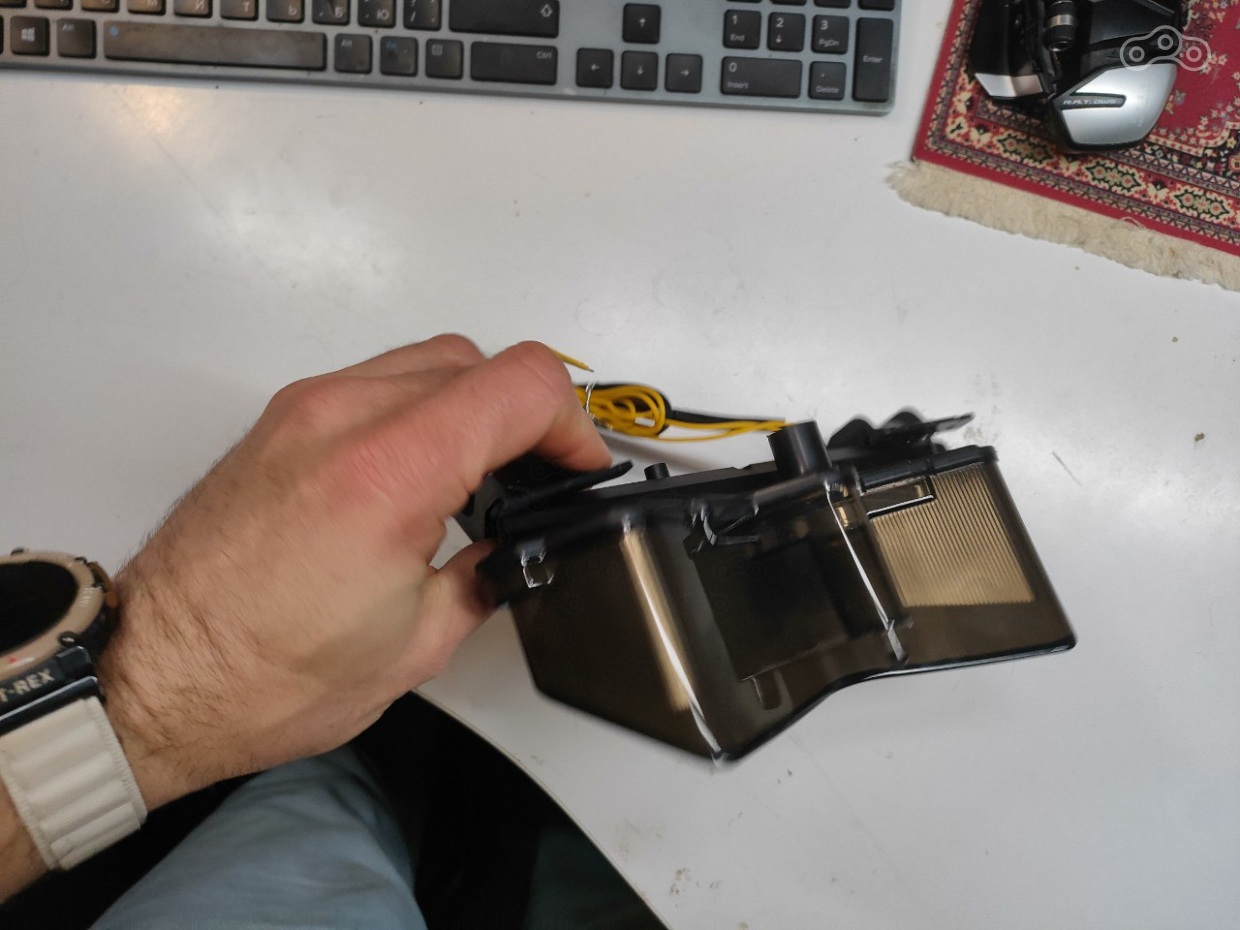

Ещё зимой я заказывал задний фонарь для Ямахи Р6, но Еб..оглазые кетайцы прислали от Кавы 6Р того же года ! ))
решил прикинуть как он на БНВ будет смотреться

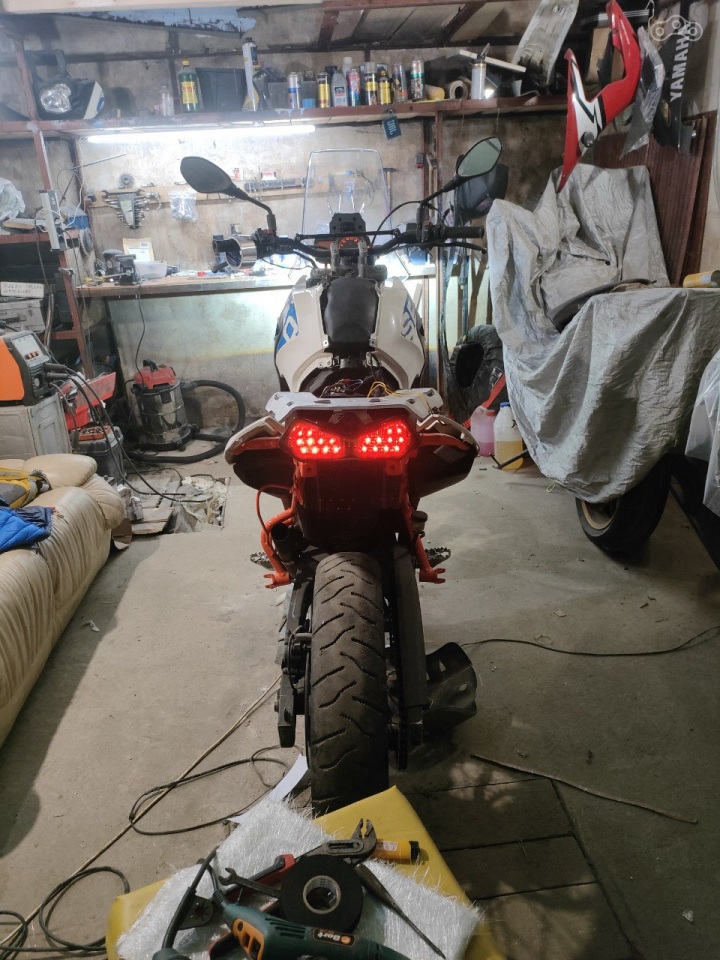

ШТОШ . .. зашёл идеально _ прямо под хвост багажника, будто специально в размер был создан. Кетайцы молодцы - даже косячат в тему.
крышку багажника тоже вырезал , но ещё не придумал как её фиксировать
да кстати багажную пластину придётся ещё "ДОПИЛИВАТЬ напильником " Буквально, потому что все прорези и отверстя для такелажных строп и прочих верёвок имеют острые грани , и режут все эти стропы на рас-два.. .и прощай мамины сольенья !
на заднем пластике есть отверстия для ручек пассажира, туда вкручу небольшие петля для стрп, будут немного выпирать над пластиком.
так, что там далее - А Морда !
Было много Секса !
долго думал как же прикрыть весь тот визуальный диссонанс, образованный КТМовским Лобашом и пластиком Фальшбака Баварского трактора ., в итоге решил пойти самым сложным пуём - Скульптуризм . .или как тамм его..

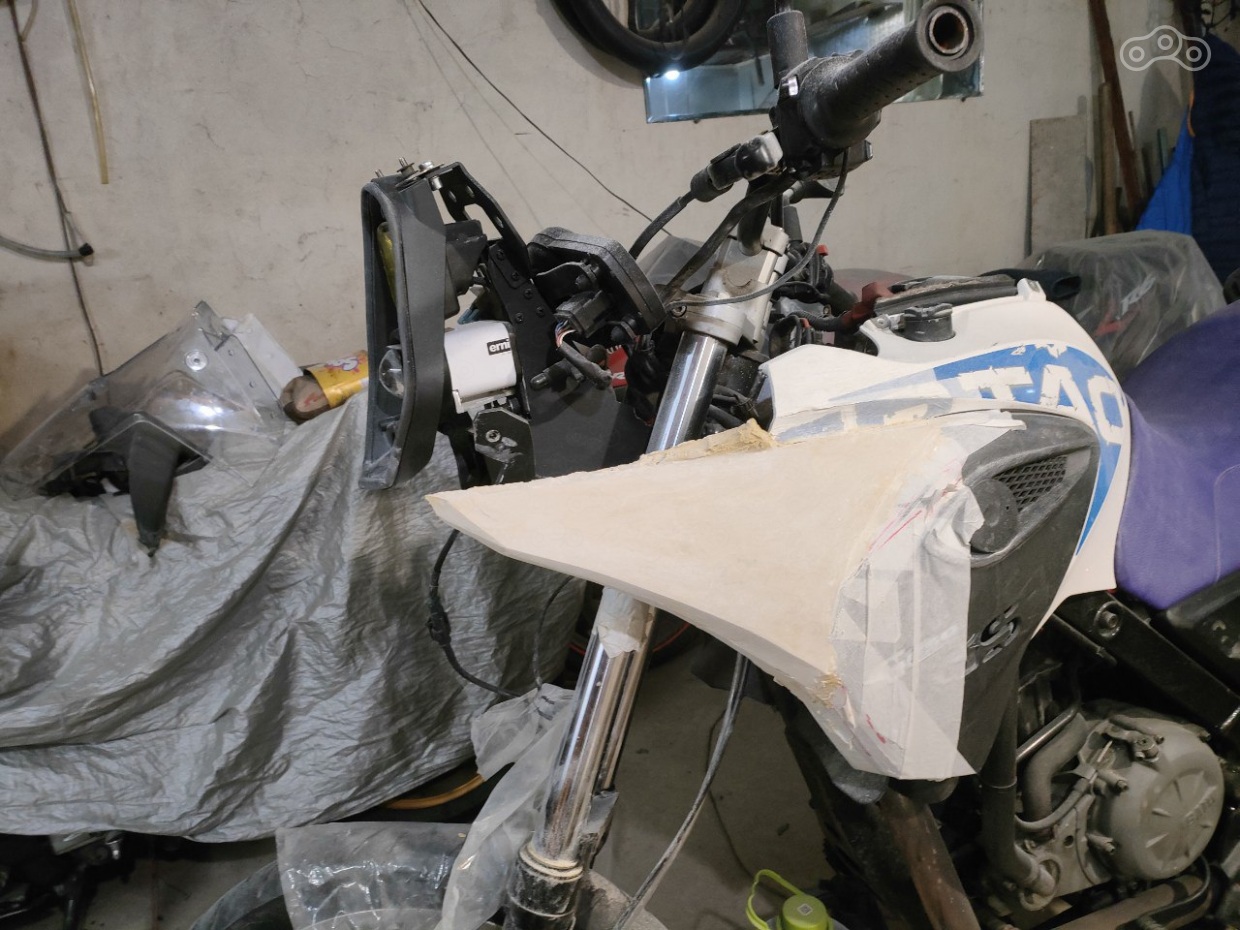

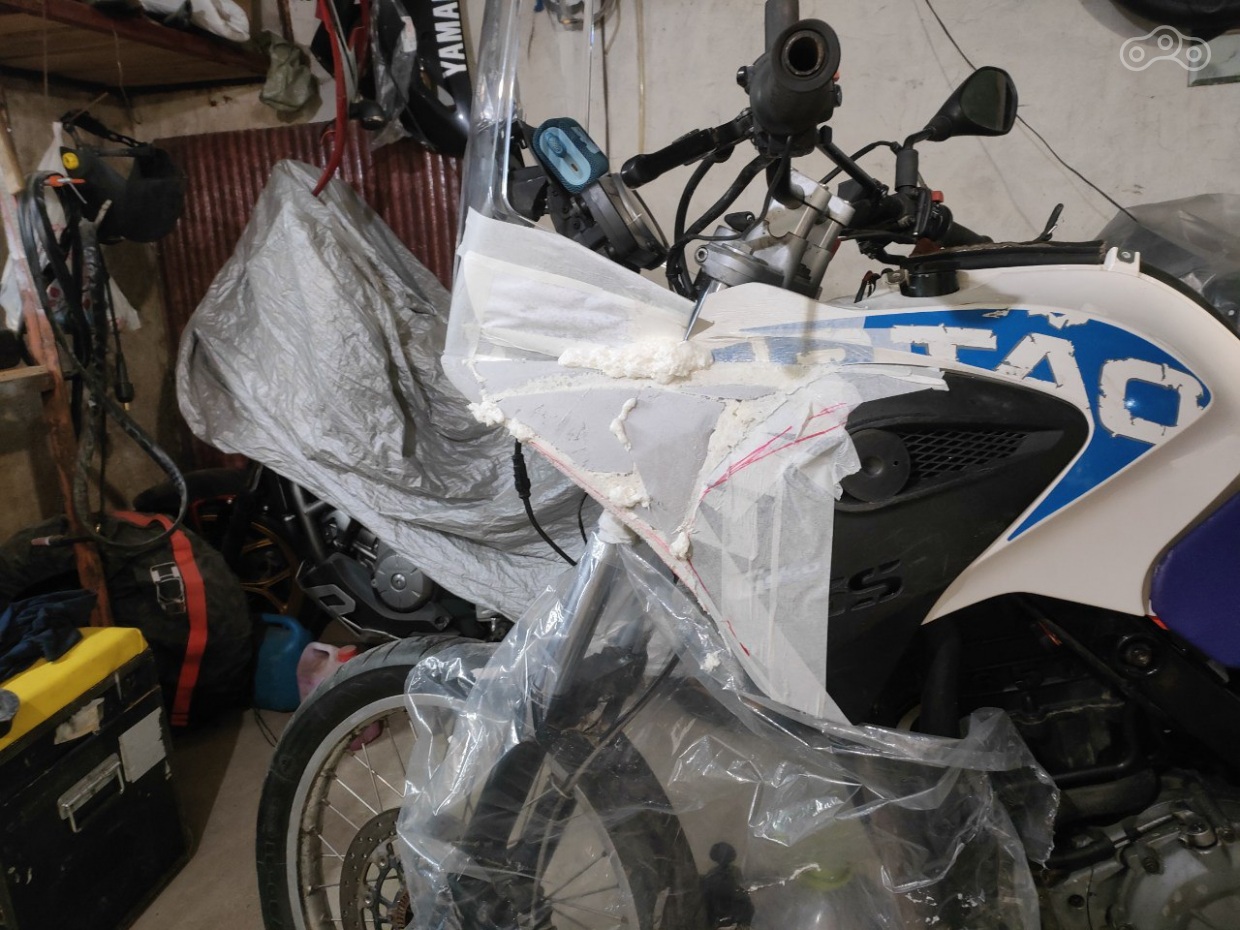

немного пенопласта и пены

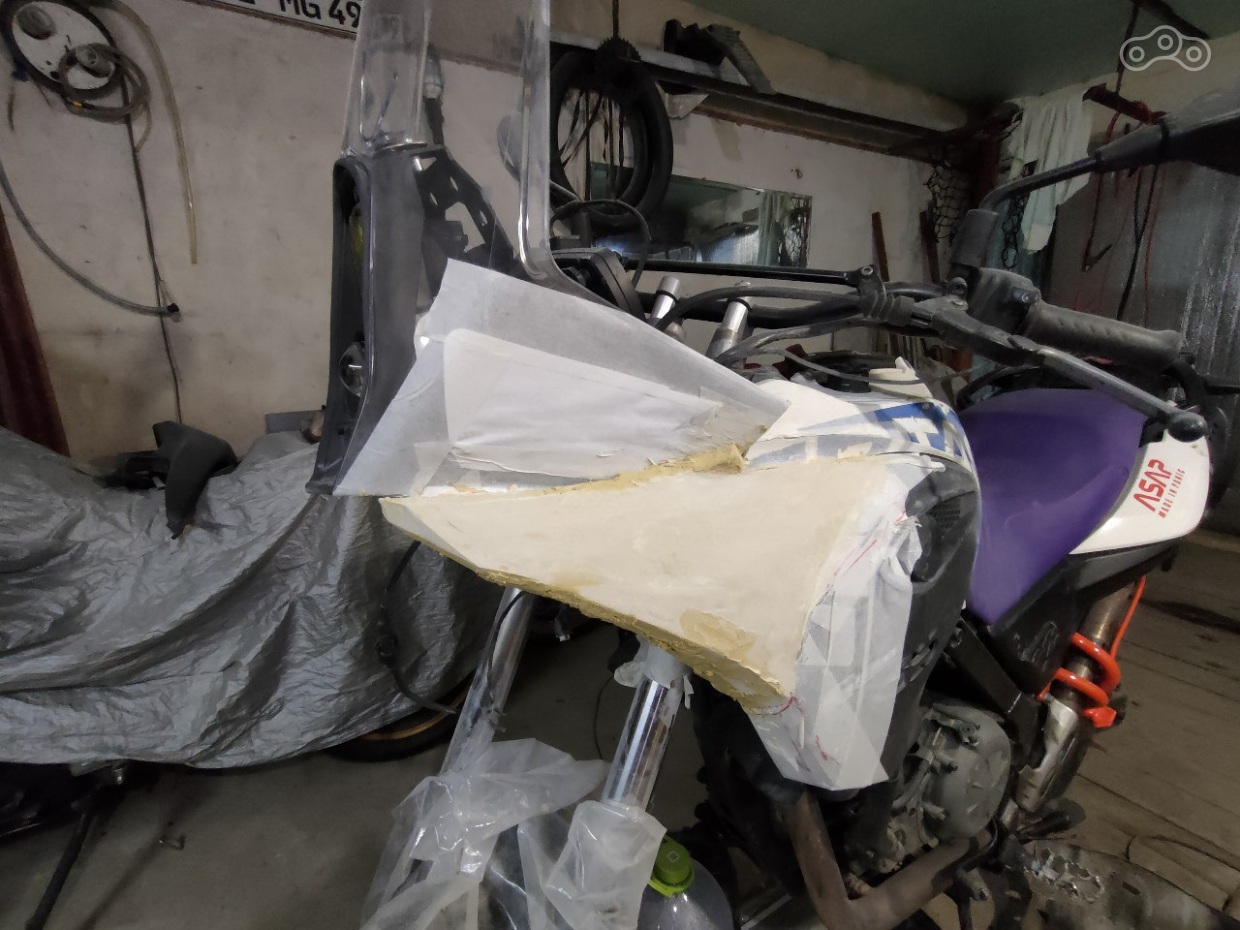

Ещё Немного ( НЕТ много ) Шпатли
чуток Подгонки :

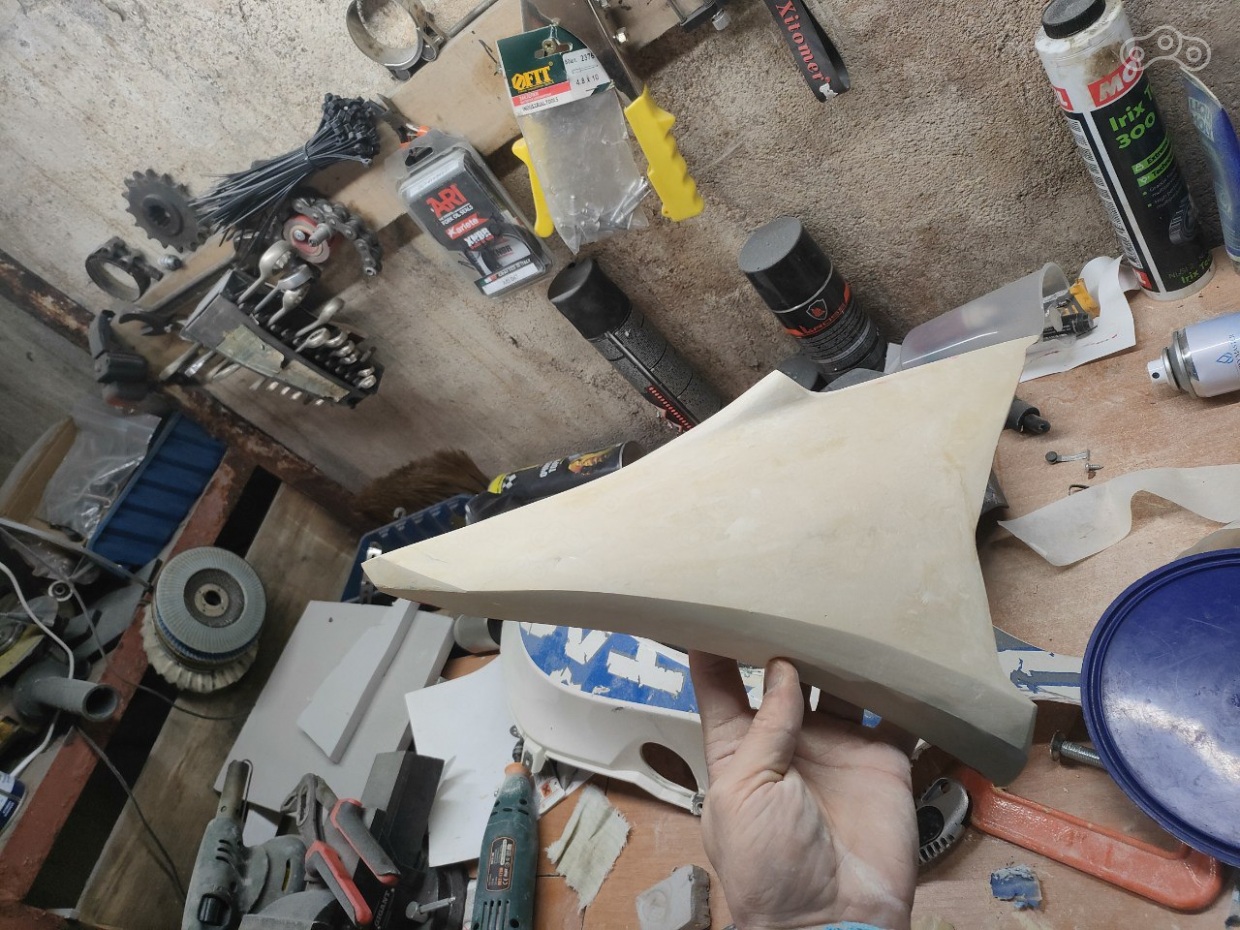

ещё немого шпакли и подгонки
и имеем готовую мастер модель. Еслиб я знал как в итоге порешаю вопрос с этими боковинами то не делал бы всего ниже описанного. но полученный опыт есть опыт . в итоге я с мастер модели сделал матрицу и по ней выклеил из стеклопластика " готовую деталь" не сказать чтоб супер качества но сносно.
в процессе изготовления матрицы - мастер модель не выжила была уничтожена.
и тут встал закономерный вопрос - проходить снова через весь тот шпаклёвочно-шкурительный ад заново , создавая деталь для правого бока , или придумать иной способ ?
Да Здравствуют высокие технологии - Хай тек мой БОГ,

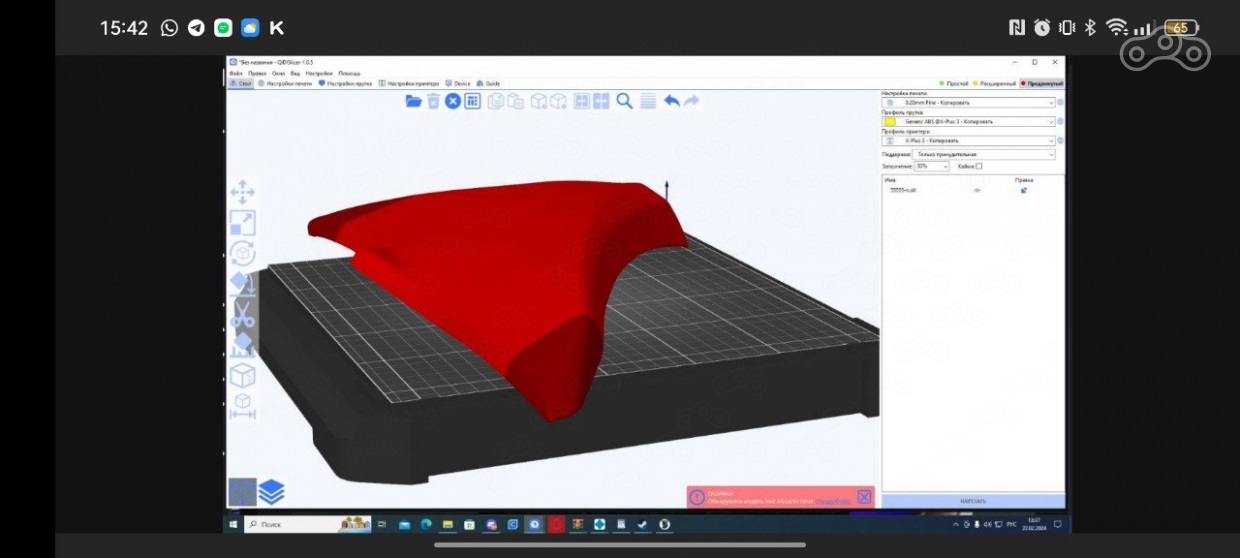

по итогу на авито нашёл услуги 3д скинрования и печати , где за небольшую сумму деняк мне отсканировали детали и выслали макет для одобрения, первый макет был похож на треуголный кусок мыла . . .все грани скруглены углы круглые - я сказал Х..НЯ !- ПЕРЕДЕЛЫВАЙ ( благо за моделирование и сканирования я заплатил целых 2к ) со второго раза результат более менее .

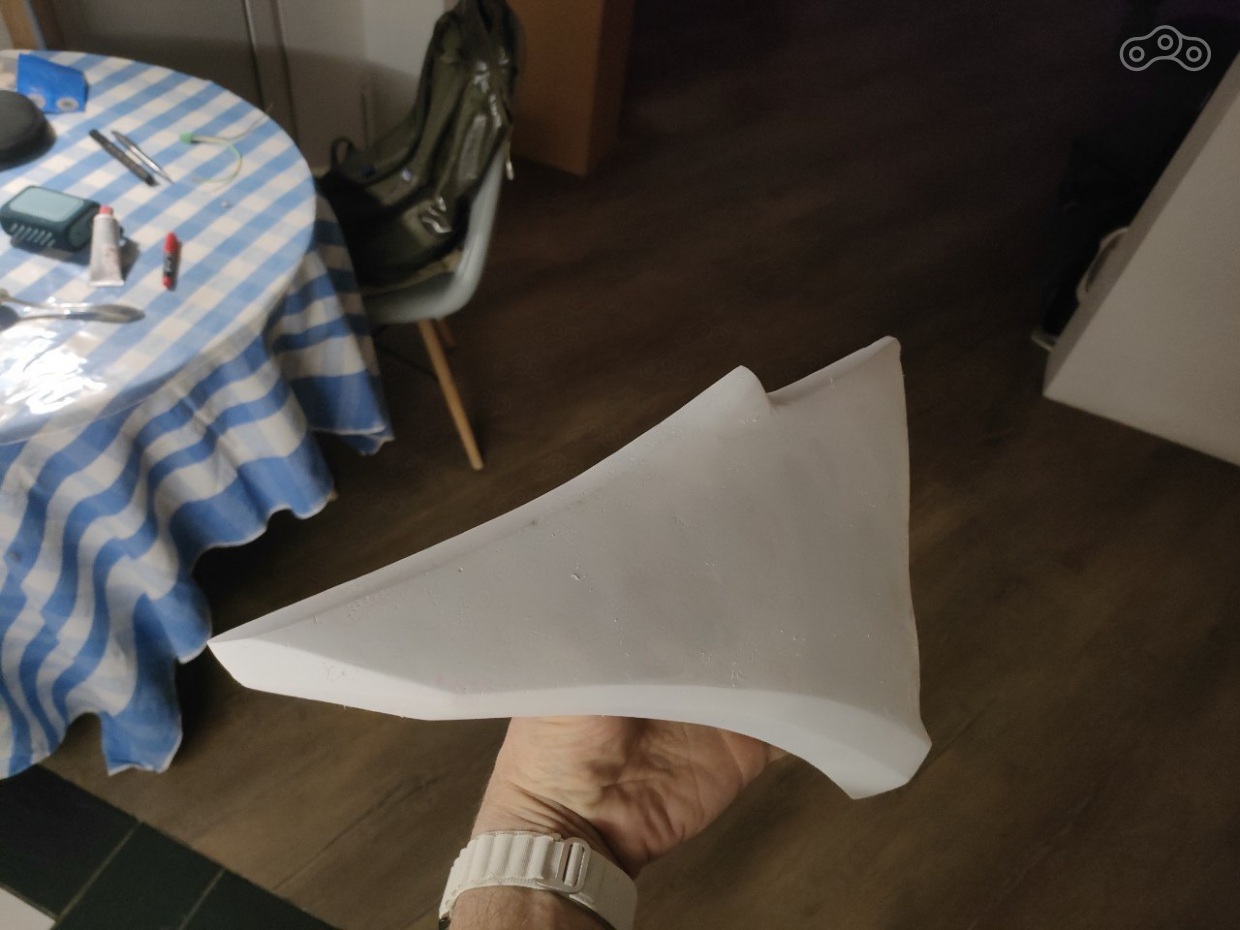

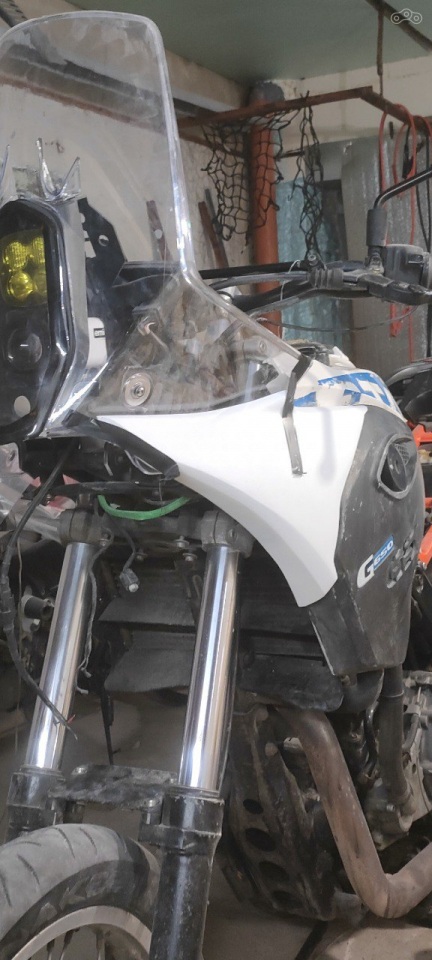

распечатал обе боковины , усилил их с внутренней стороны стекломатом, вклеил втулки под резьбу м5 и навесил , пока что в черновом варианте на мот
осталось сделать нижние крепления к родному пластику чтоб убрать зазоры

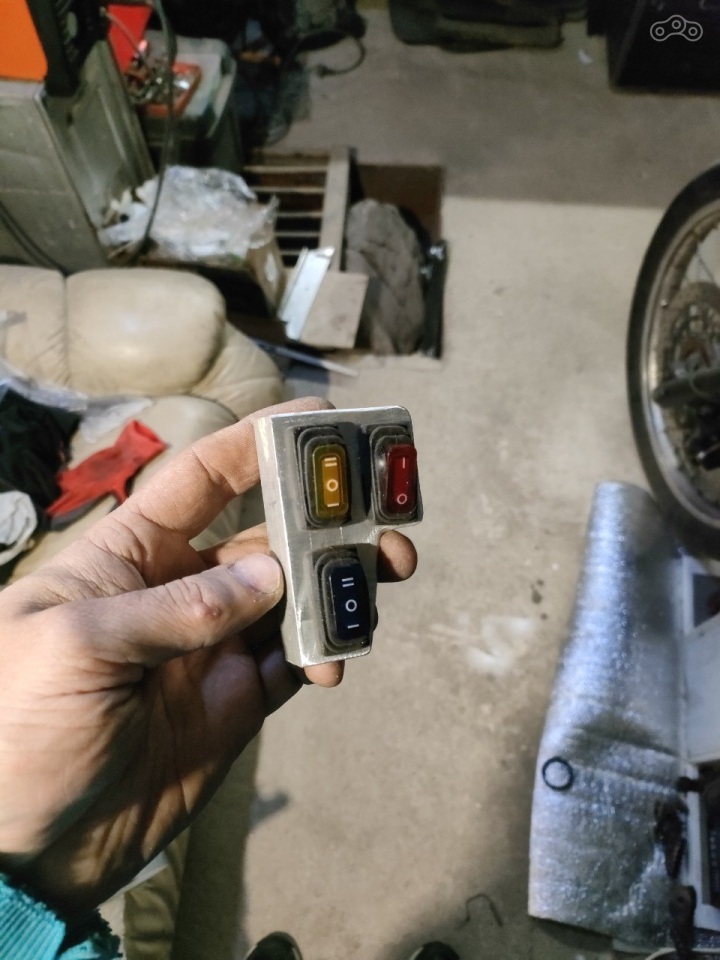

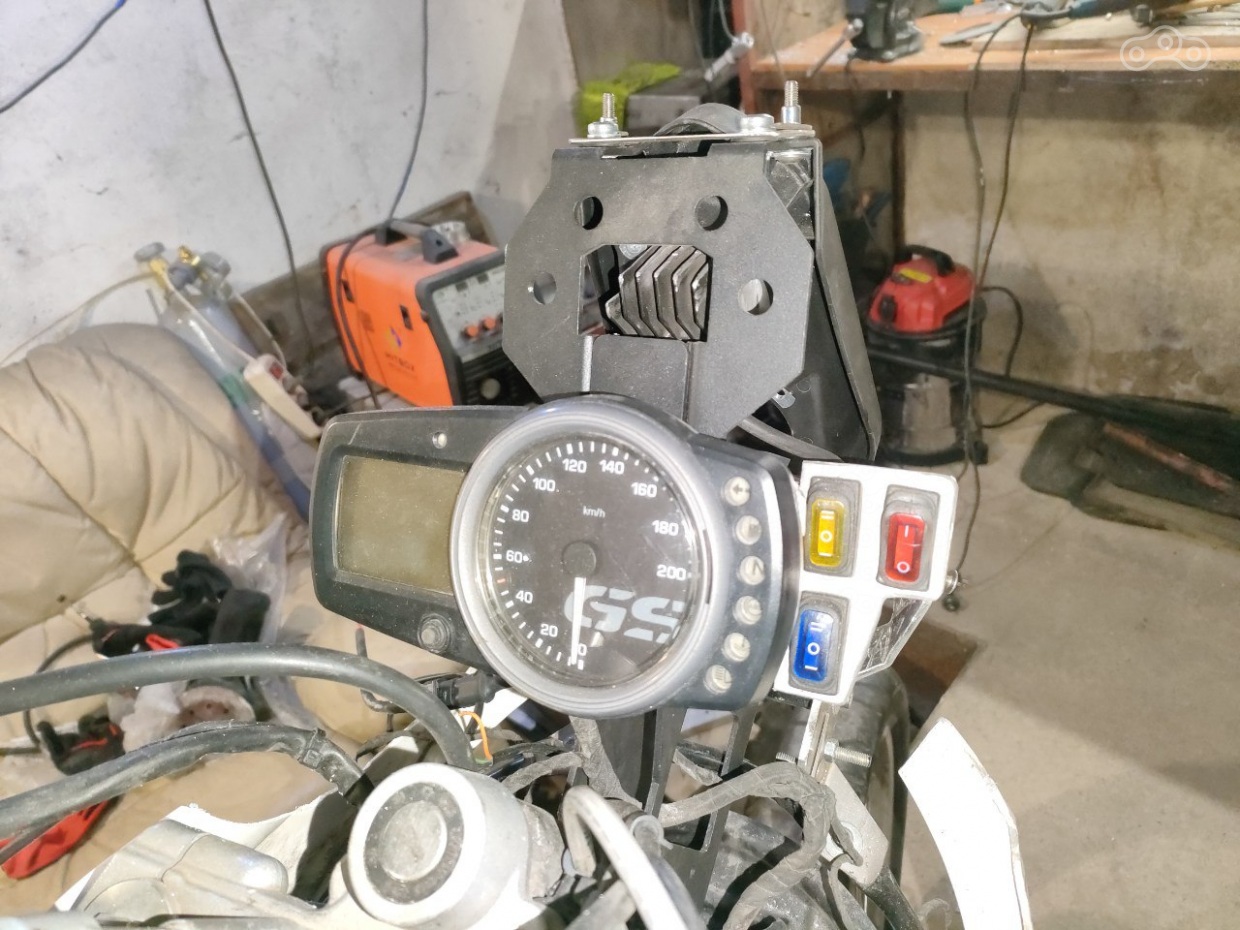

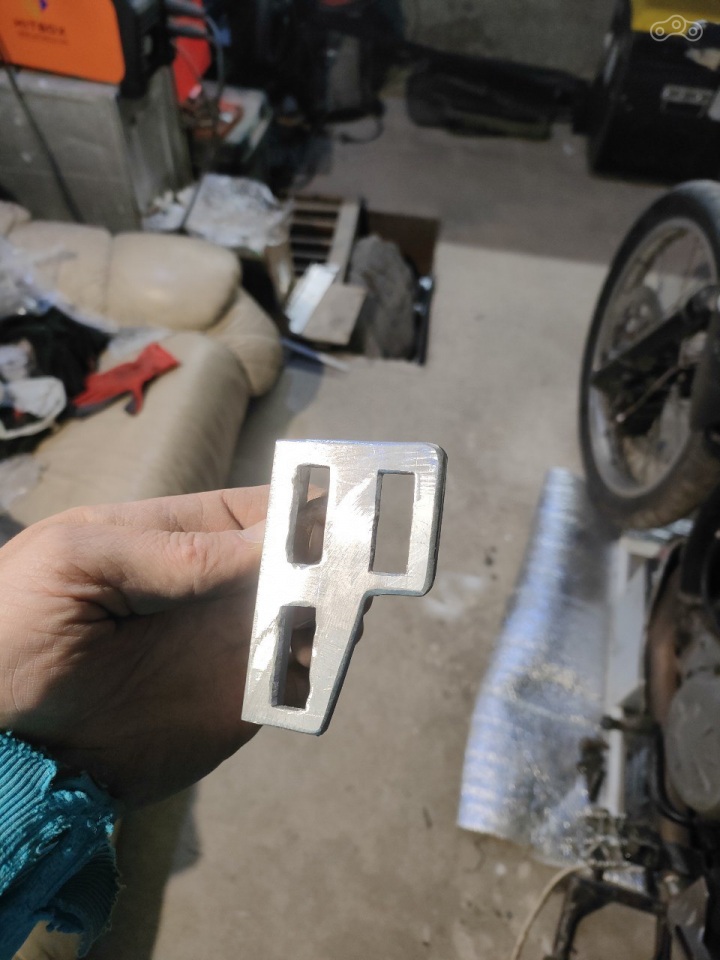

Ещё сделал контрольку для аварийки , подогрева и туманки.
и прикрутил . . .. не Туда!
потом осознал что прикрутил под правую руку =\\\

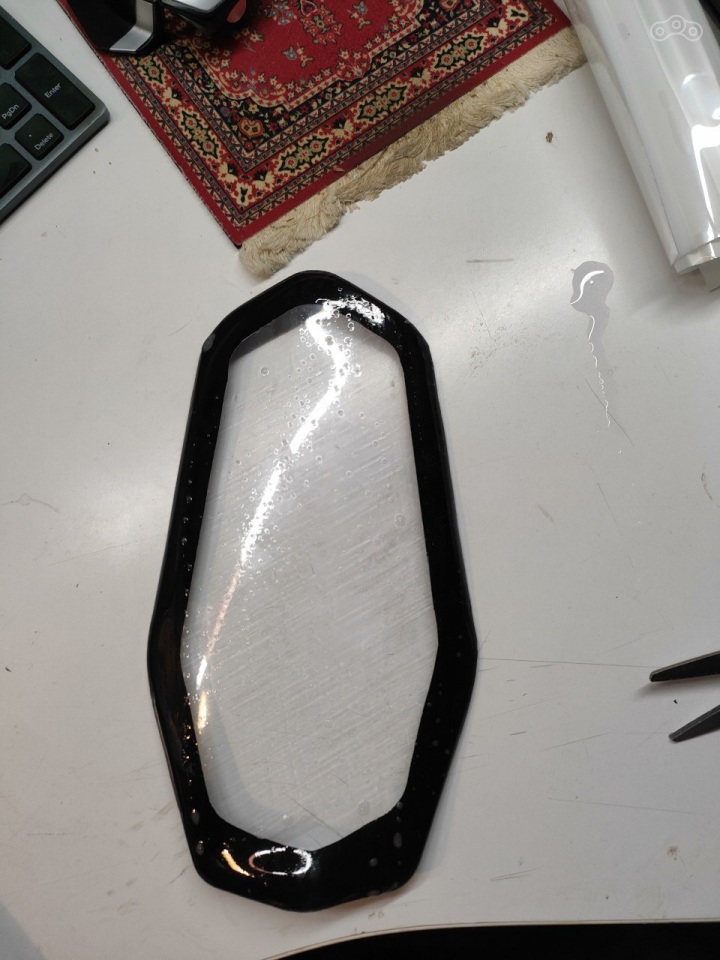

ну и стекло тоже делал для фары - облагородил чёрным кантиком с внутренней стороны
ещё не всё , сотальное потом !
Остался открытый вопрос с глушаком. замой был прикуплен по оч прятному прайсу Ёшик TRC ( trioval ) но жду когда приедет мидпай чтбы собрать и затестит выхлоп - не хочу громко !
нужно сделать воздуховод к маслобаку - в стоке он от фары идёт мне придётся под фарой ято то городить.
И крыло - Поставил крыло белое от CRF - на столько непонравилось что даже фотать не стал - заказал Низкое крыло как в ориге на нижнюю 3ю траверсу но слегка удлиненное сзади - посмотрим может в итоге сам чтото буду лепить ( нехочу )
- поворотники спереди
- покраска
- блок предохранителей под доп оборудование и туманку
- ещё куча всего что забыл
Всех со скорым началом сезона !
