Сегодня у меня специальный гость. Встречайте! Король дороги! Фэйринга нет, радио нет, кожаные кофры и турпак. И вот сюда я буду устанавливать аудиосистему.

Итак, владелец мотоцикла приехал ко мне с вопросом о музыке на его Road King. Да, он мог бы сдать его в трейд-ин и взять себе SG или RG и получить хорошую аудиосистему для мотоцикла, но этот Road King имеет 30000 км и в то же время состояние мотоцикла очень близко к идеальному. Если бы я не увидел пробег на одометре, я бы сказал, что мотоцикл не больше месяца как из салона!

Так что вариант смены мотоцикла не проходит и нужно работать с тем что есть. Точнее с тем, чего нет. А нет всего самого нужного. Нет фэйринга, нет радио, нет нормального турпака как у “Электрички” с динамиками, нет пластиковых кофров.

У этого Road King кофры кожаные, точнее кофр и крышка сделаны из пластика, но обтянуты кожей. Только задняя стенка не обтянута кожей.

Мне пришлось долго отговаривать хозяина от идеи врезать динамики в крышки кофров. Да, я могу вырезать дыру (даже не отверстие а дыру!) под динамик, установить динамик и взять за это деньги. НО! Через пару недель мотоцикл бы вернулся с проблемой. А у меня задача чтобы клиенты приезжали за добавкой, а не по гарантии, поэтому резать кофры я не буду.

Почему не резал кофры? Кожа обязательно расползется в месте под динамиком, выглядеть это будет отвратительно, даже динамик врезаный в кожаный кофр будет выглядеть отвратительно, а уж с дефектами кожа так вообще. Мне такое не нужно.

Просто посмотрите на диск, резину и тормоза, это же новый мот!

С учетом всего чего не хватает на мотоцикле и некоторыми ограничениями по бюджету родилась такая схема аудиосистемы для Road King

• Источник сигнала – Смартфон через Bluetooth контроллер MTX
• Усилитель – Rockford Fosgate T400x4ad 4 канала
• Передняя акустика…ну, все 4 динамика будут спереди, два на руле и два в валенках (валенки заказаны специально для аудиосистемы)
• Акустика на руле Kicker PSM3
• Акустика в валенки Rockford Fosgate T16

Ну, начнем

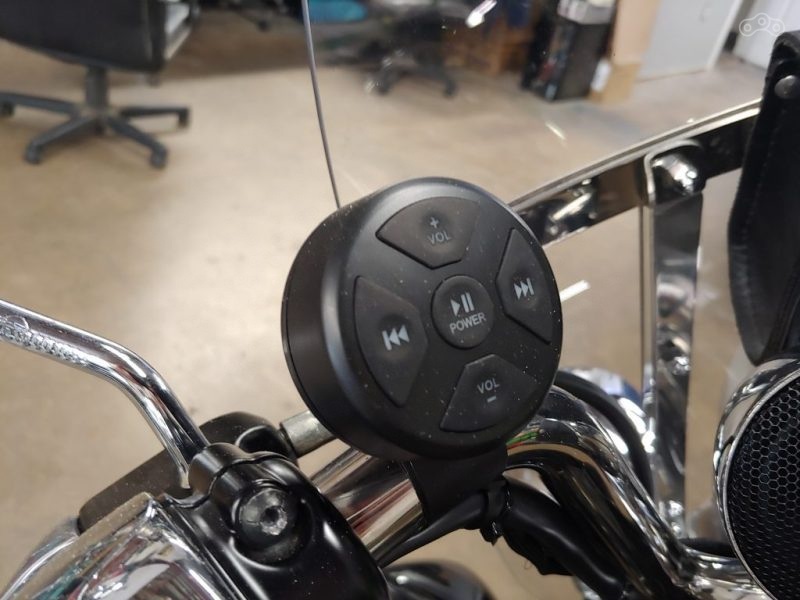

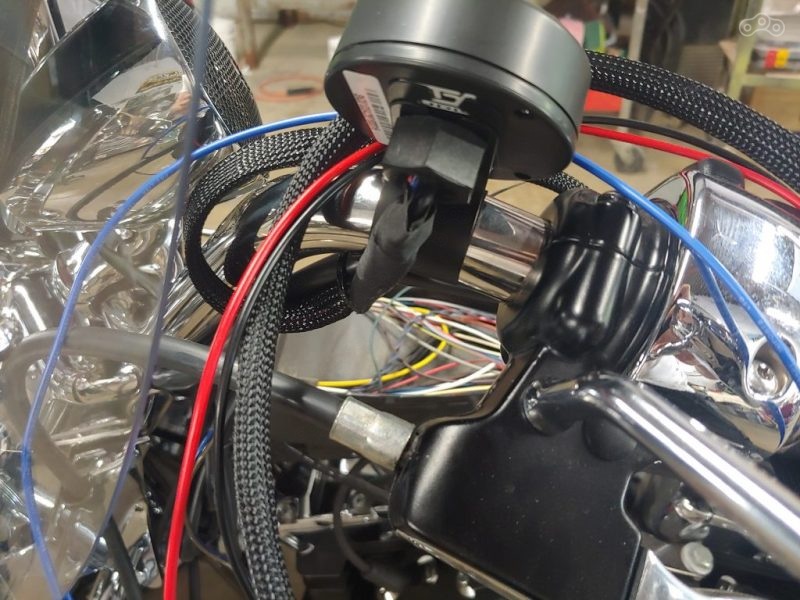

Ставим контроллер на левую сторону. Удобно переключать треки пальцем, регулировать громкость и телефон остается в кармане.

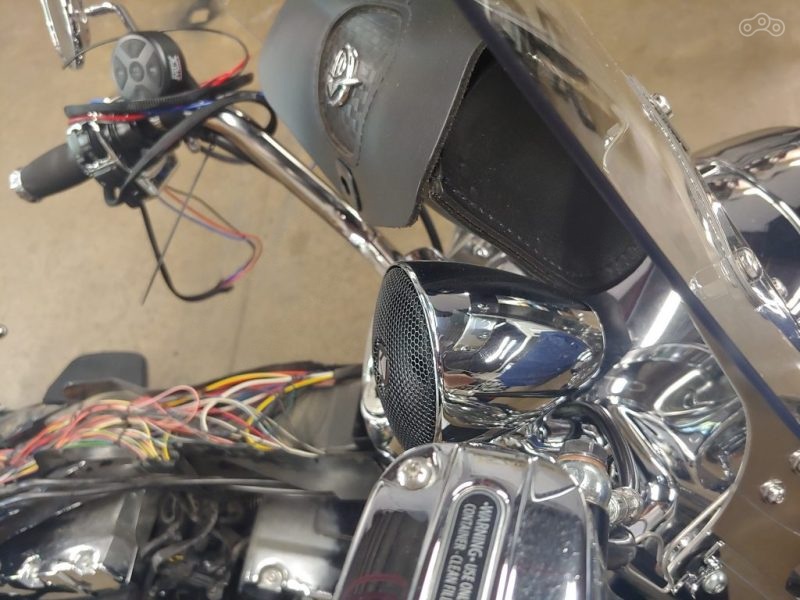

Акустика на руле в очень увесистых хромированных подиумах. Серьезная вещь, по сравнению с ужасом типа BOSS – небо и земля! Kicker обещает 50w RMS, это больше похоже на правду чем 300-400W у BOSS и прочих представителей Китайской промышленности

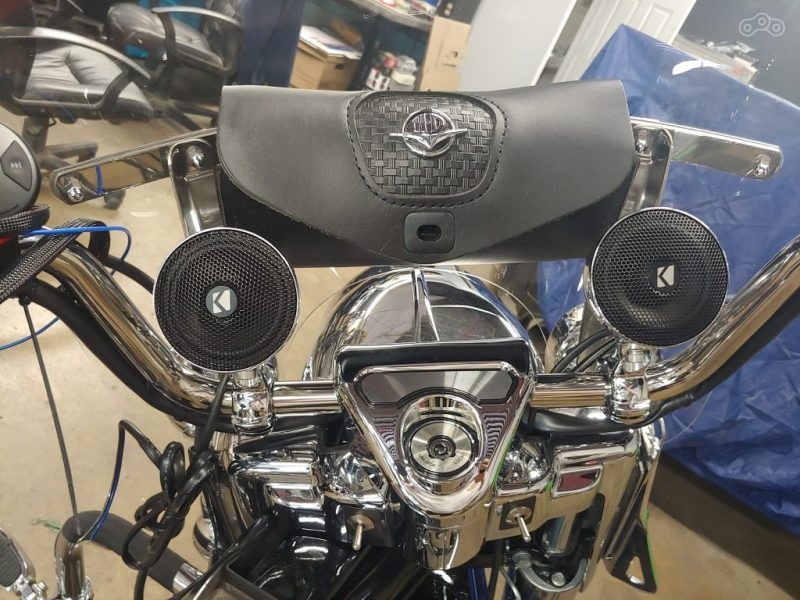

Хромированые подиумы отлично вписались в хромированый “ансамбль” мотоцикла

Ко

Контроллер поставляется с проводкой длиной всего в 1 метр, что маловато для нас. Нам нужно тянуть провода к блоку предохранителей и усилителю.

Вся проводка обязательно защищается от механических воздействий, а также от различных погодных условий.

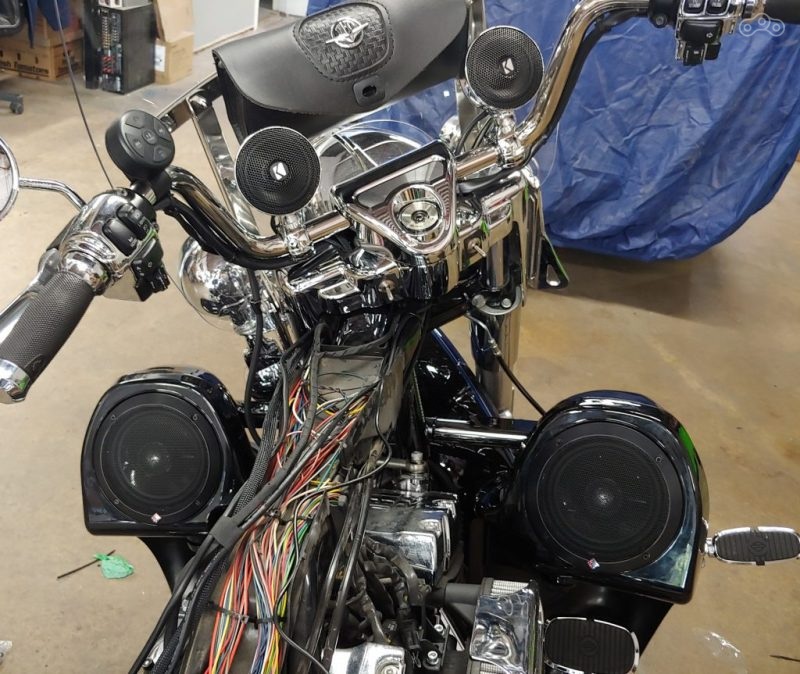

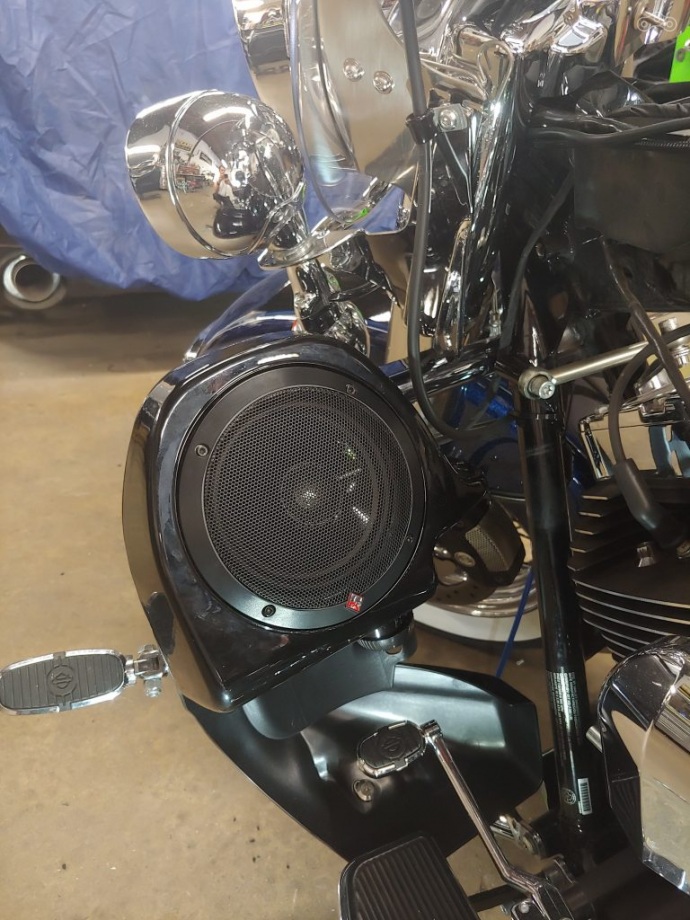

Валенки заказаны сразу окрашеными с адаптерами под акустику. Тут ничего интересного- поставил валенки, поставил акустику. Готово!

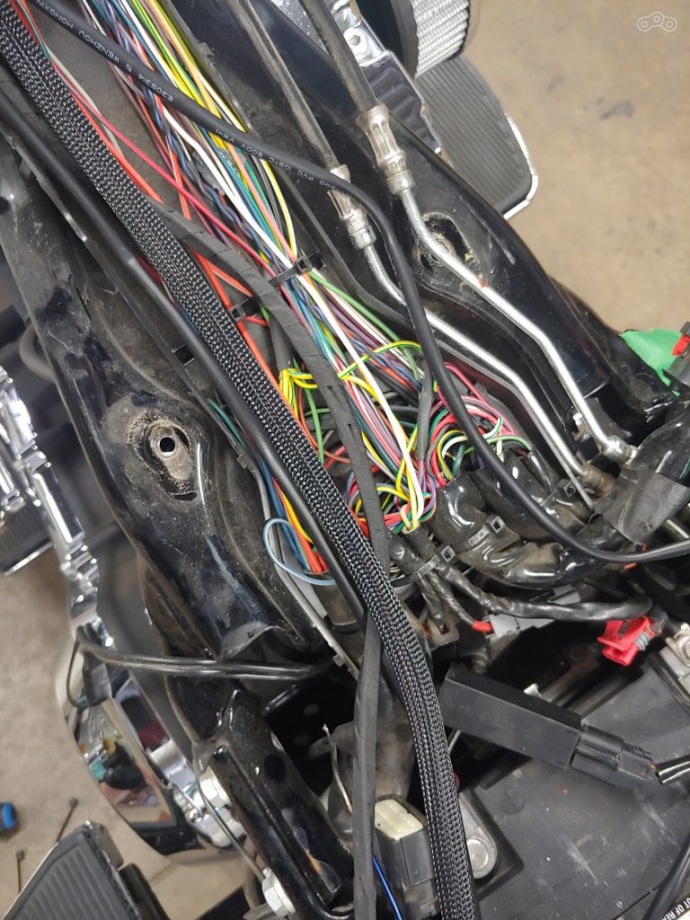

На картинке ниже видна новая проводка, которая содержит питание для контроллера, управляющий провод на усилитель, сигнальные провода от контроллера на вход усилителя и акустические на все 4 динамика от усилителя.

И теперь главная часть аудиосистемы для Harley-Davidson Road King

Усилитель.

Если вы смотрели этот фильм, вы знаете какой вопрос я себе задавал об усилителе на этом Road King %)

Как я говорил- кофры обтянуты кожей, но задняя стенка с голым пластиком, так что я решил использовать это для установки усилителя.

Делаем площадку из фанеры, вживляем болты для крепежа и заливаем их эпоксидкой. Саму площадку нещадно красим в нессколько слоев черной краской и сверху еще несколько слоев лака.

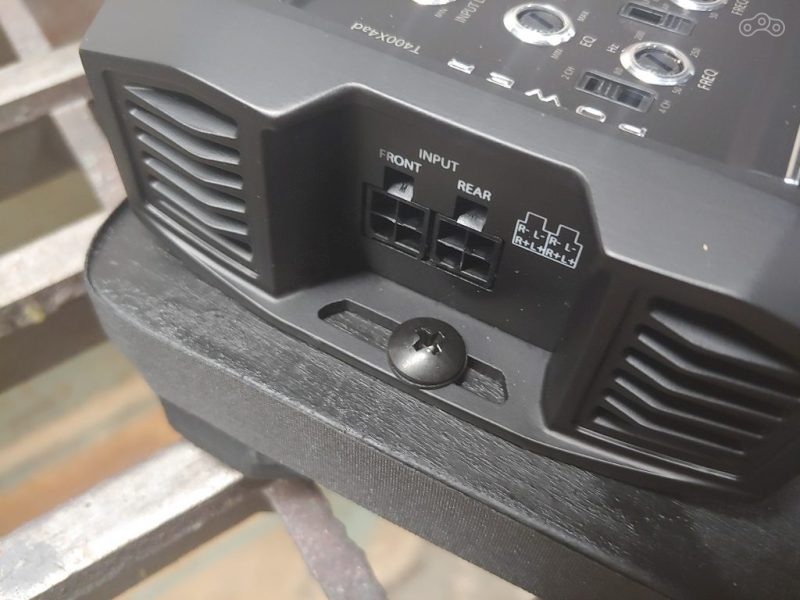

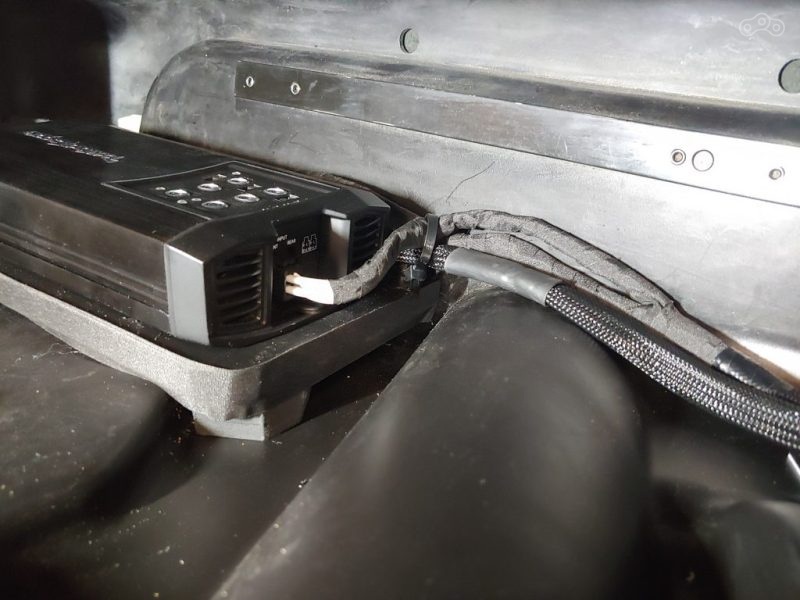

Усилитель крепится двумя болтами с мебельными гайками ввернутыми в фанеру

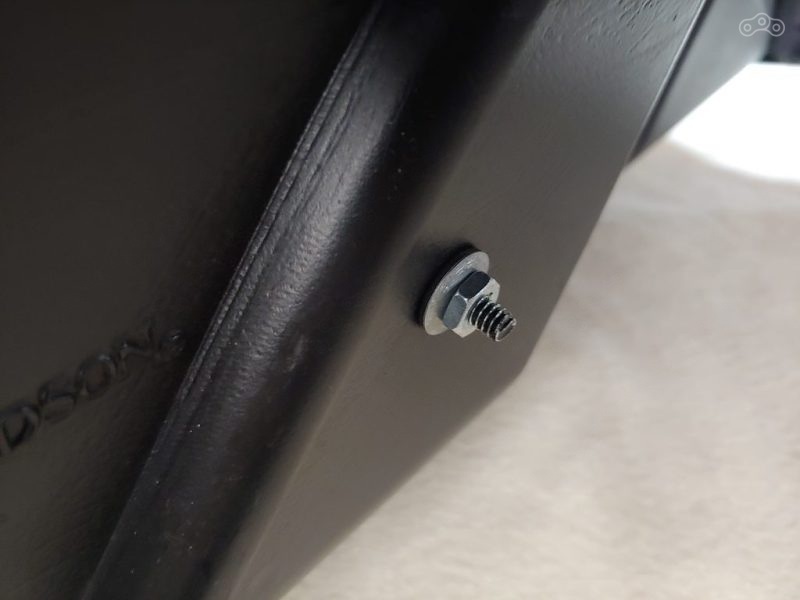

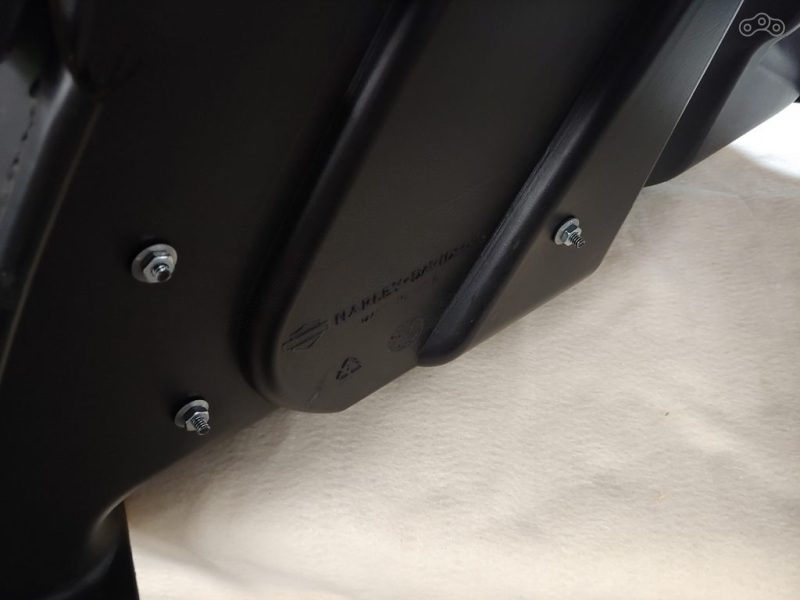

Сама площадка крепится гайками с шайбами через резиновые прокладки для защиты от влаги

Проводку в кофре делаю свои проверенным способом- на разъемах. 16 пиновый для сигнала и акустики и двойной  для питания усилителя.

Сделано это для быстрого снятия кофра чтобы можно было помыть мотоцикл и обслужить без каких либо проблем и дополнительных работ по отключению всего хозяйства.

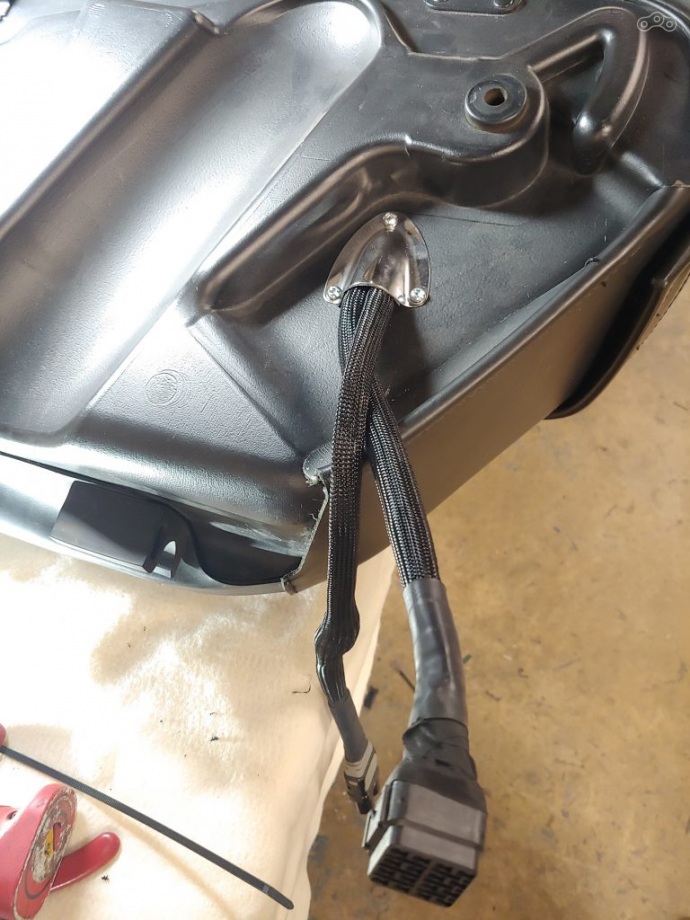

Металлическая “ракушка” это крышка воздуховодов на катерах и лодках. Сделана из нержавейки и предназначена для защиты от брызг.

Разъем питания под левой панелью. Второй разъем чуть выше и на фото не виден

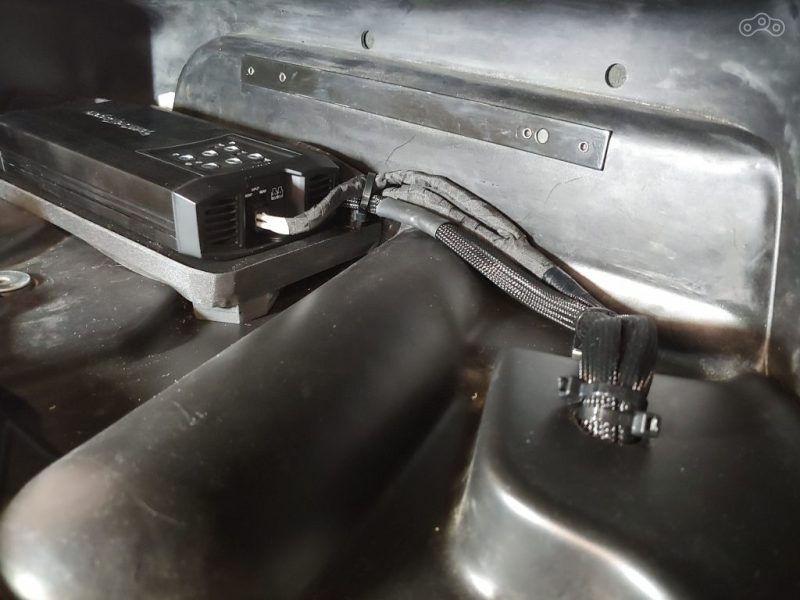

Проводка внутри кофра также фиксируется стяжками, чтобы не болталась

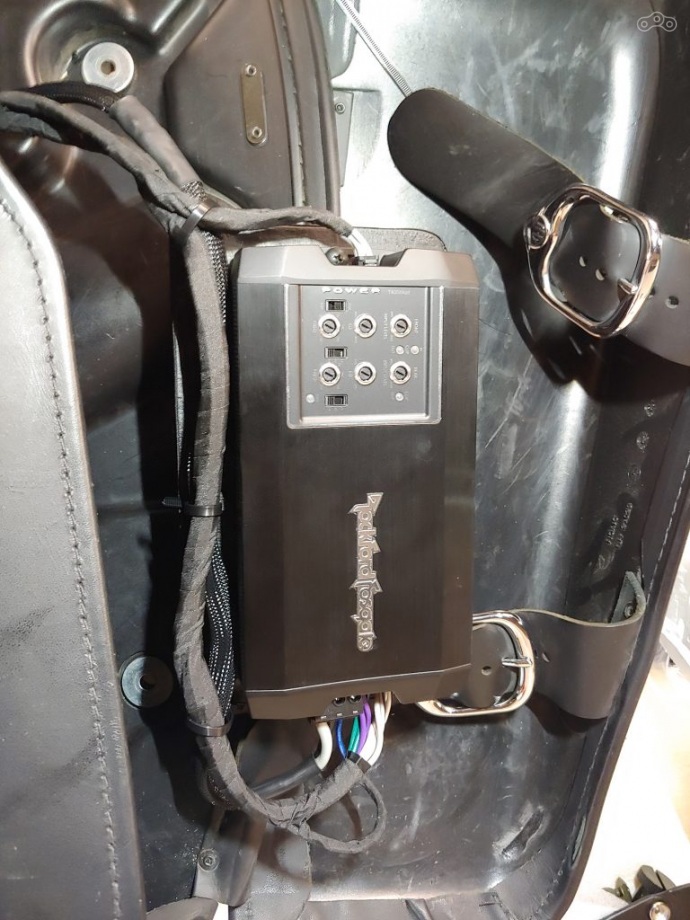

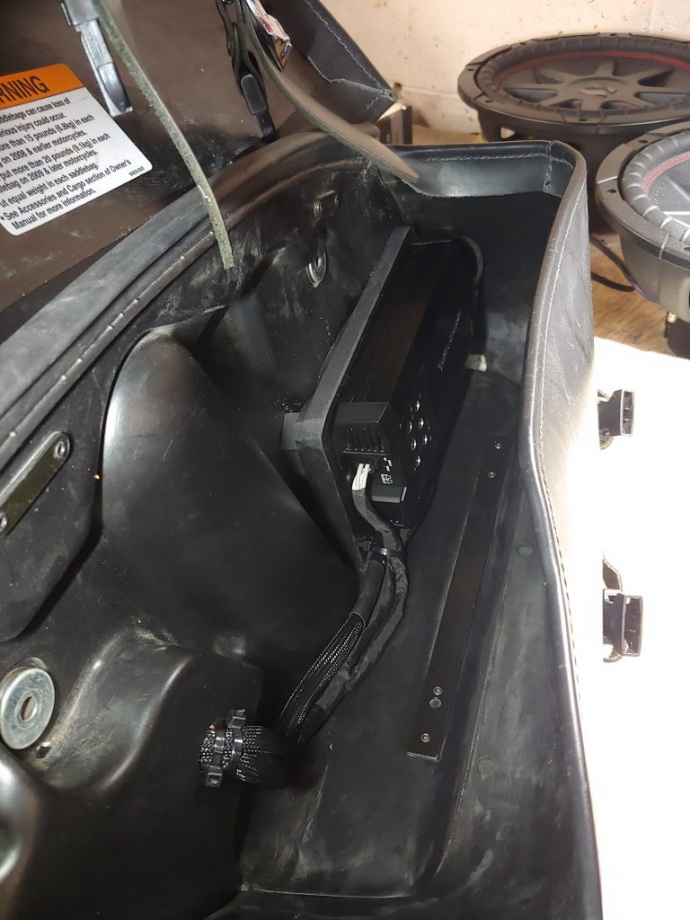

Вот так оно выглядит внутри кофра с установленным усилителем и проводкой

Немного видео
