Изготовление аксессуаров для своих нужд по всем правилам

5

Объект действий Honda CB600f hornet.

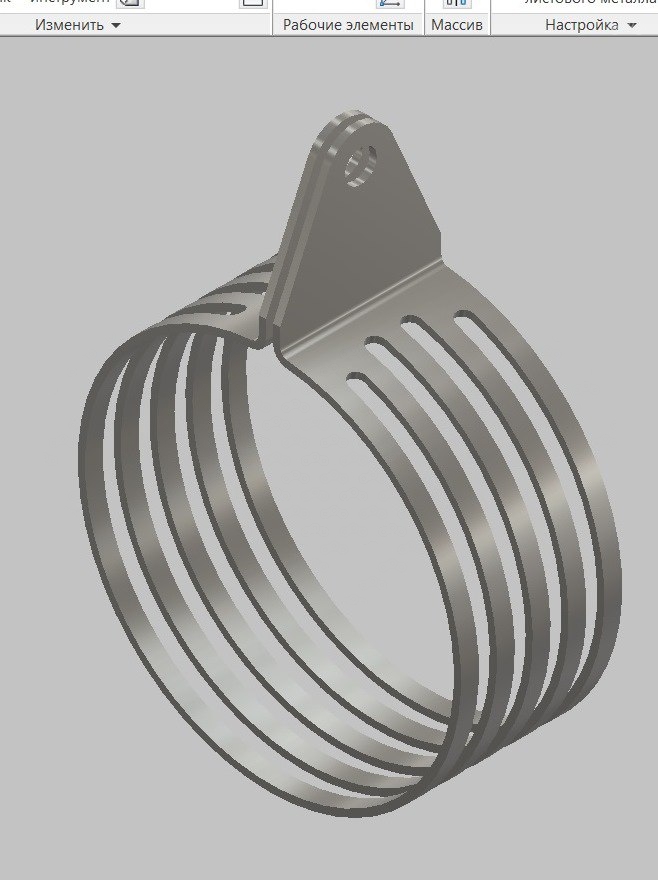

Начну рассказ по порядку. Сначала у меня лопнул хомут крепления глушителя. Посмотрев на цену в магазине я решил что слишком дорого за хреновину, которая быстро ломается. По образцу и подобию сделал модельку

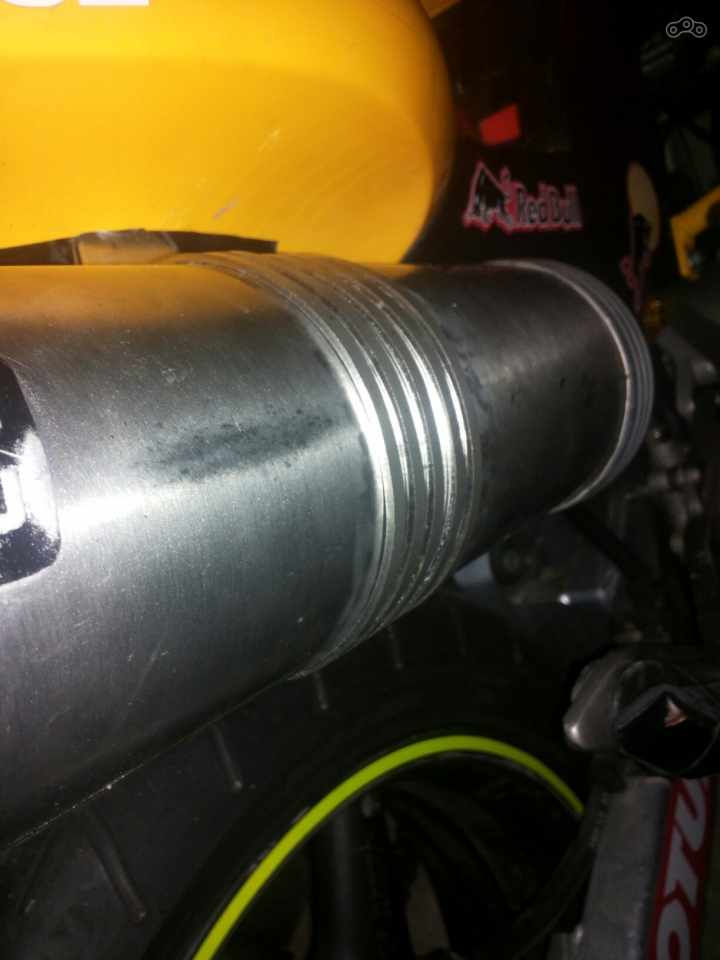

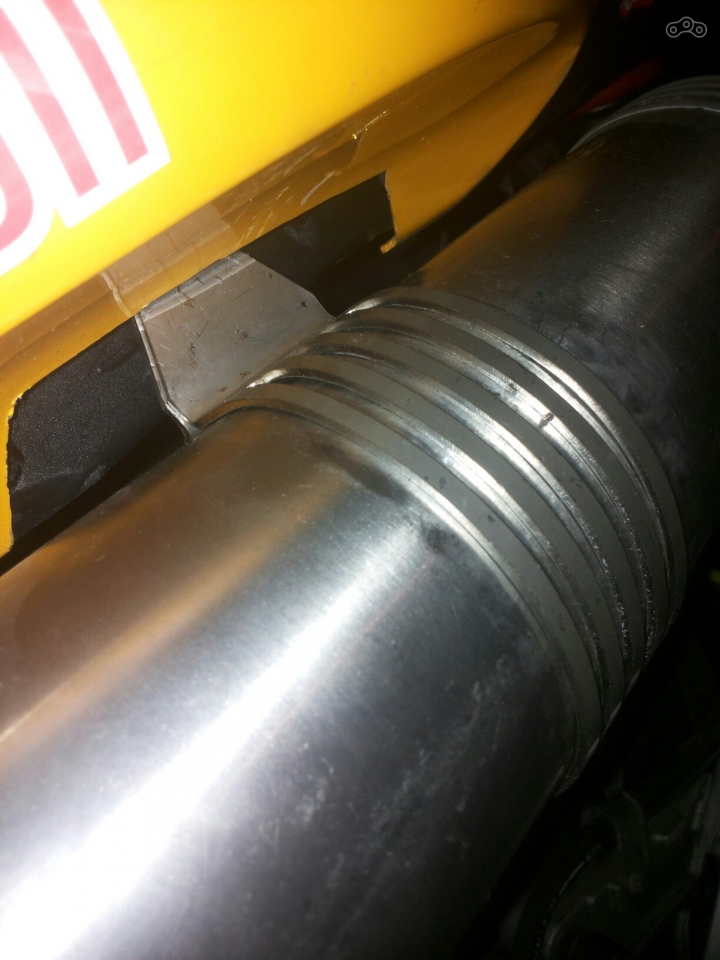

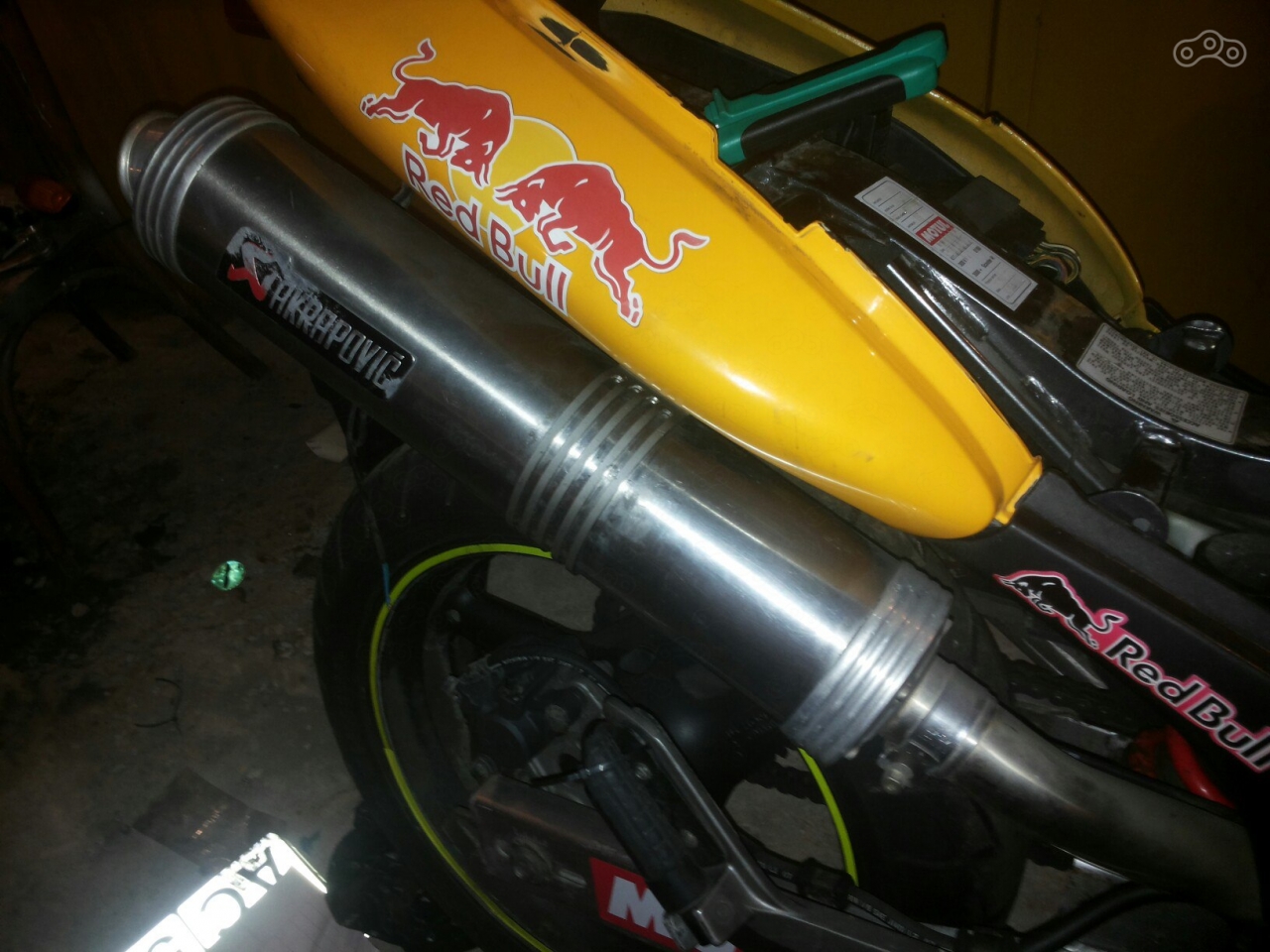

и отправил на производство. Вот что в итоге получилосьРазвертка

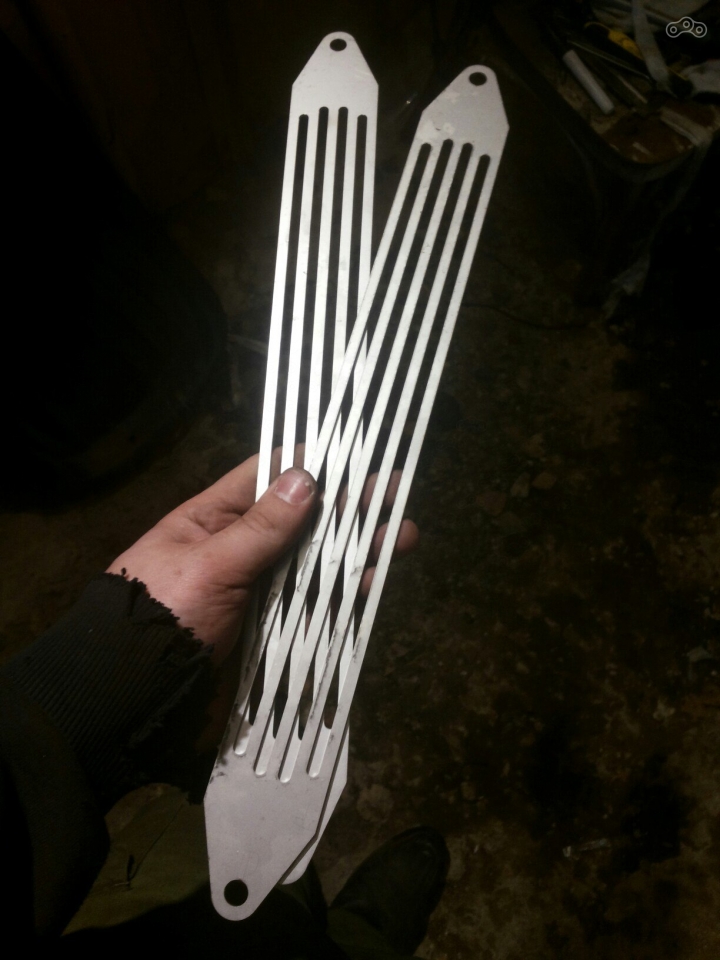

Развертка




Материал нержавеющая сталь 08Х18Н10 2мм толщина

Себестоимость вышла всего 500р.

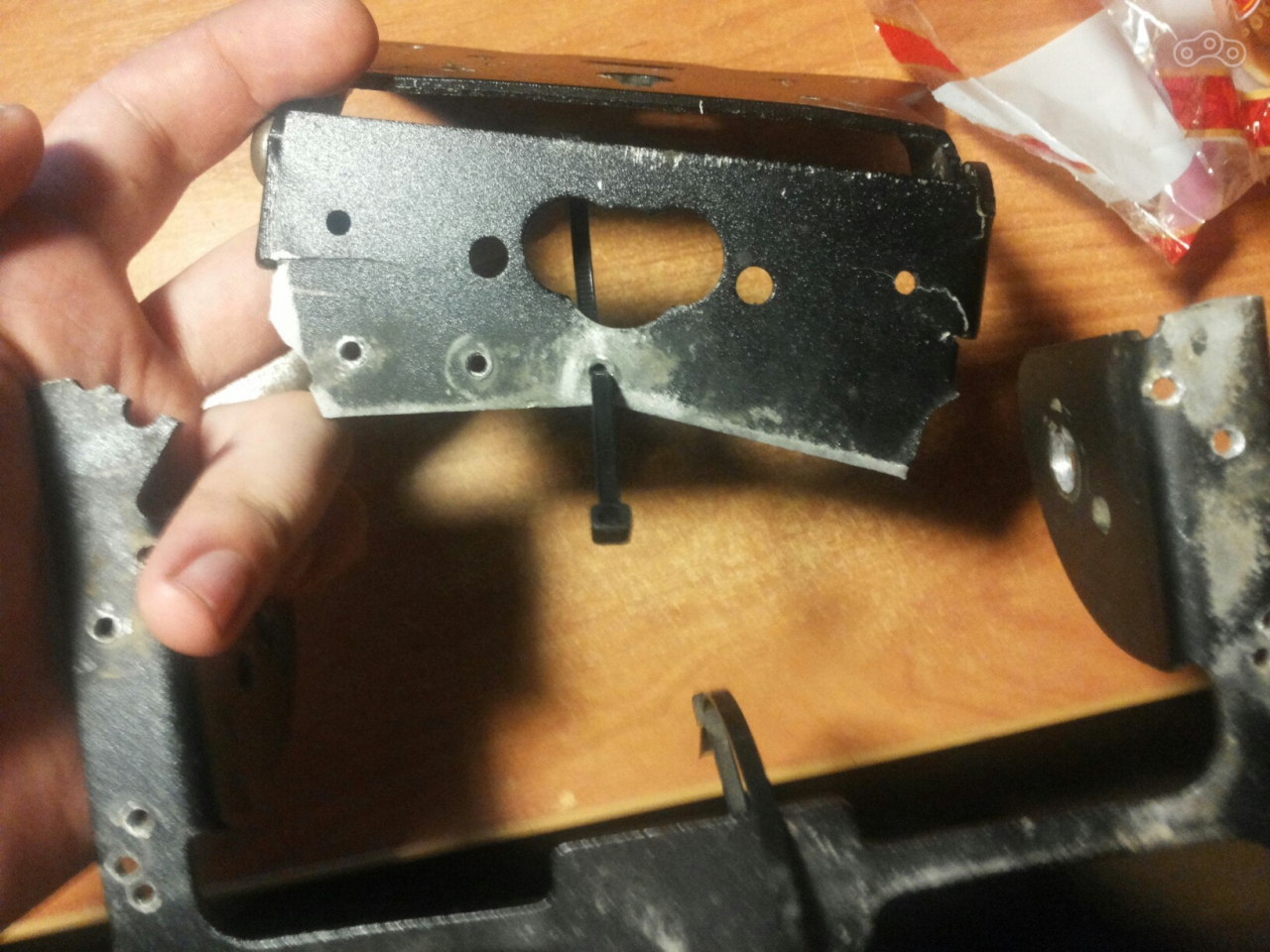

Потом у меня рассыпалась рамка крепления номера

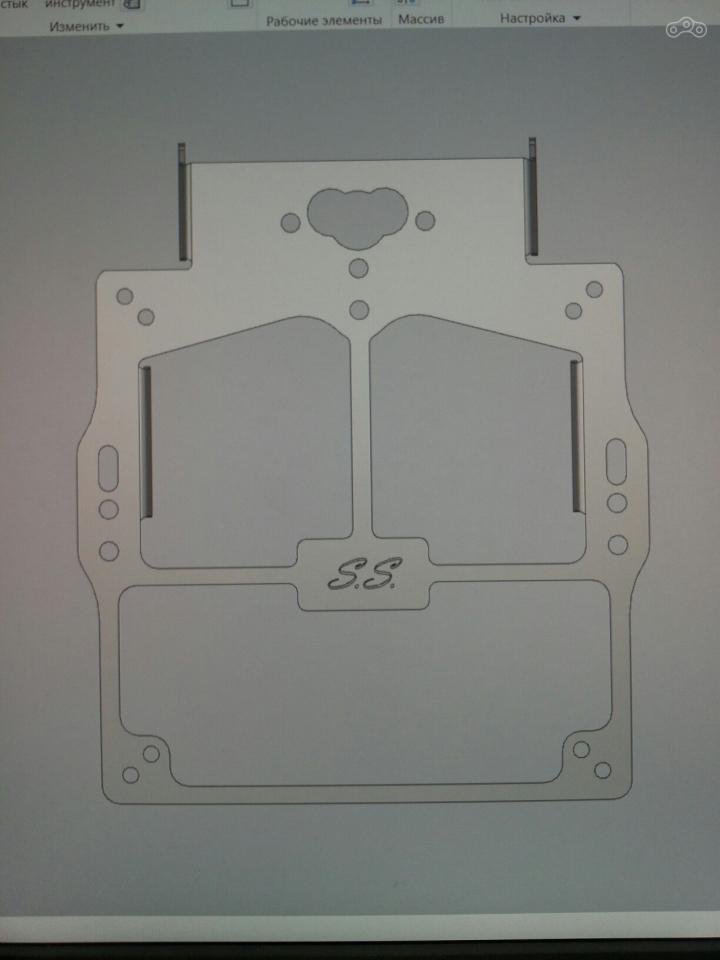

Отдавать точно за такую же 1500р. я не пожелал. Поэтому подошел к проблеме со всем старанием. Проанализировав конструкцию  рамки CrazyIron сделал свою моделькуПусть вас не смущает 2 английских буквы S. это всего лишь моя фамилия и имя.

В конструкции я предусмотрел установку пластиковой рамки как и в крайзи, а также установку номера непосредственно на рамку. Также предусмотрены отверстия под габаритный фонарь как на исходной. Если вам не нужна установка фонаря, можете поднять номер выше, в результате вы снизите нагрузку на номер.

Далее выбор материала. Поскольку у нержавеющей стали предельная нагрузка в 1.5 раза выше,  принял решение использовать ее. Теперь о толщине. Лопнувшая рамка толщиной 3 мм и из сплава алюминия и весом 120 гр. Рамка из 3 мм нержавейки будет весить 460 гр, из 2 мм 320.

Ниже представлены расчеты разных конструкций при одинаковых нагрузках (260 км/ч и перпендикулярный поток воздуха - это очень высокий запас поскольку под сиденьем никогда не будет воздушного потока со скоростью 260 км/ч да и поток под углом направлен.

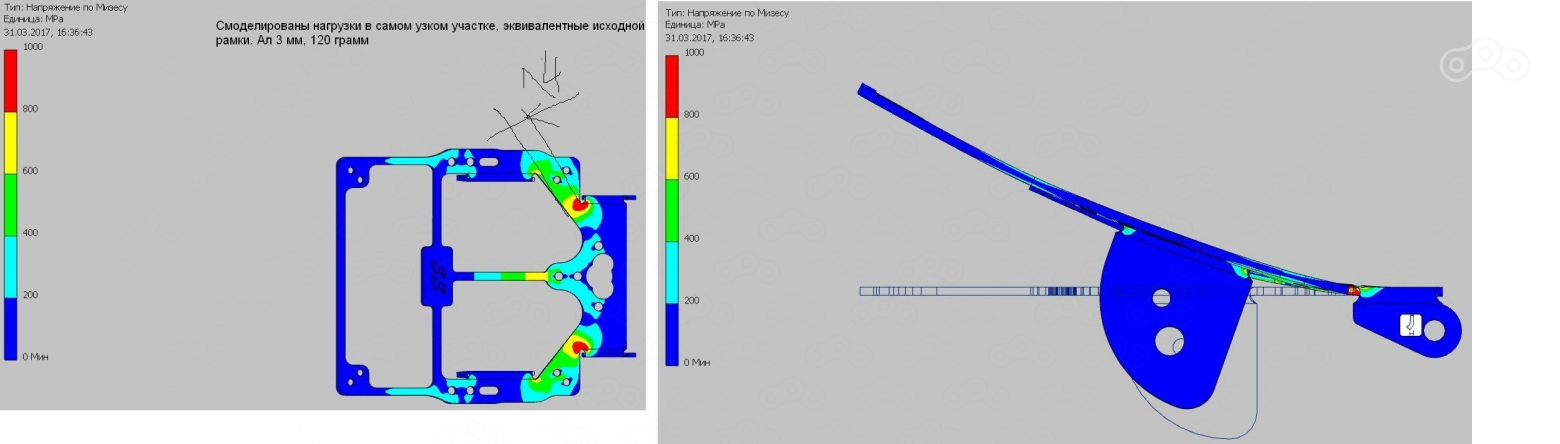

Итак. расчет напряжений рамки с исходными слабыми участками рамки крайзи.

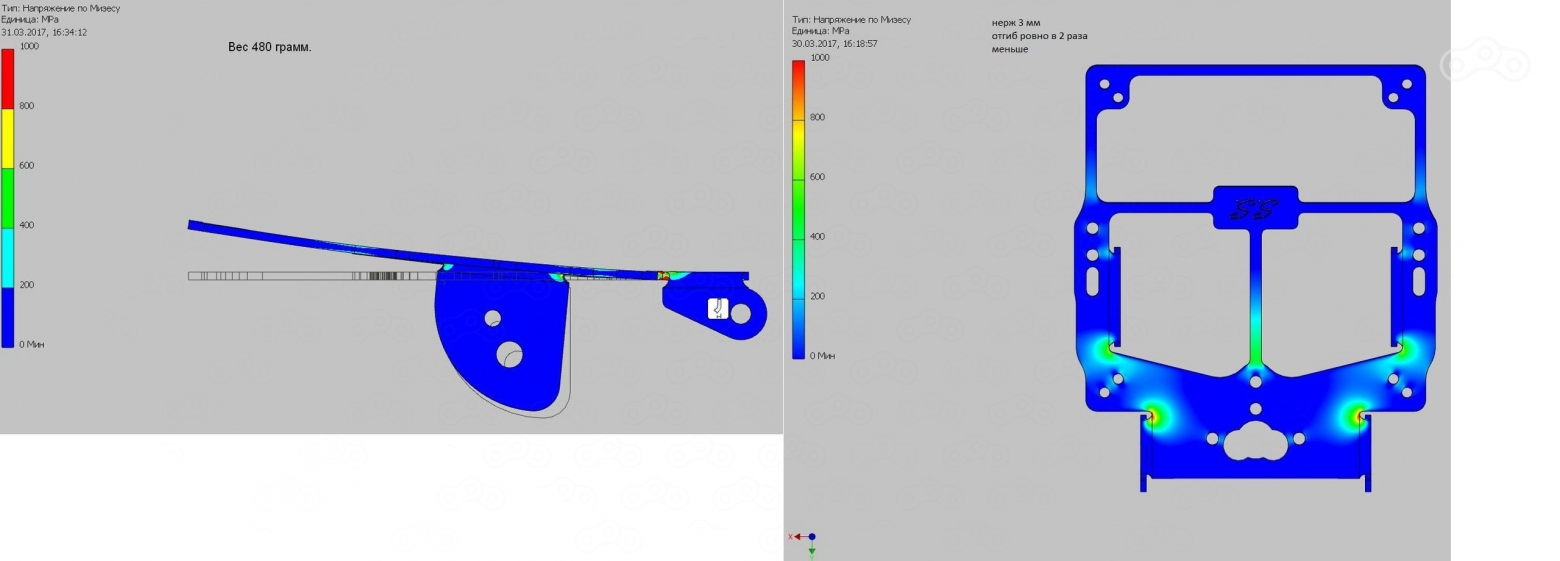

Далее рамки из листа 3 мм.

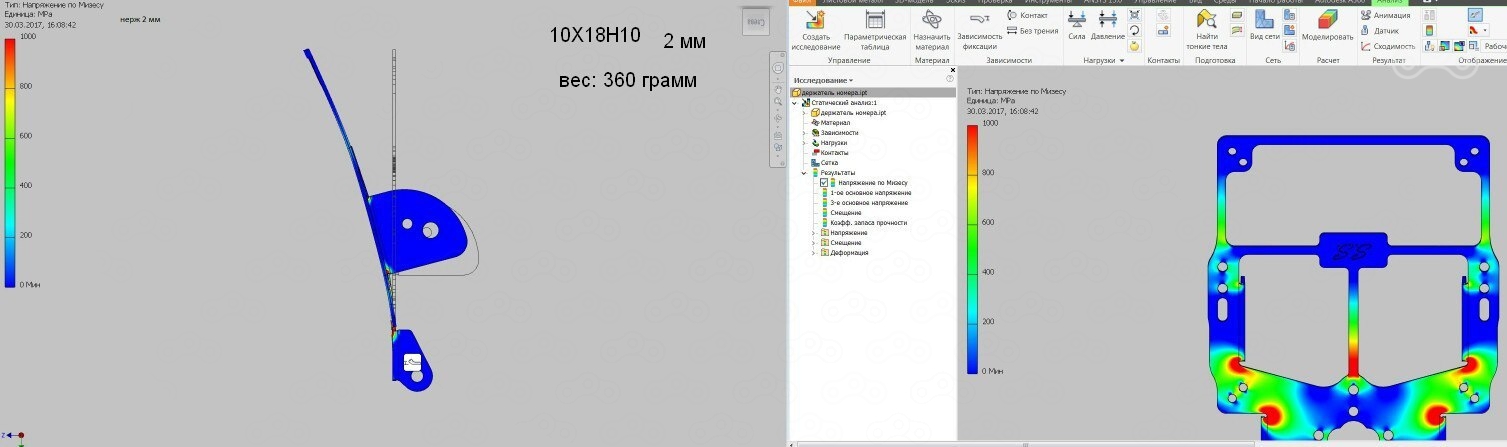

лист 2 мм

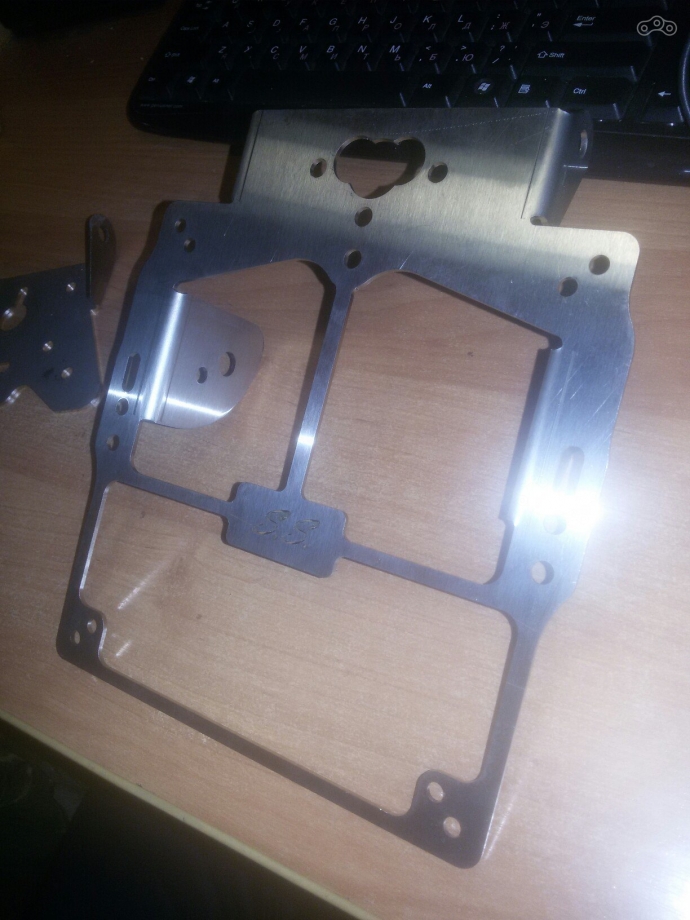

Далее резка и гибка и вот что я имею на руках

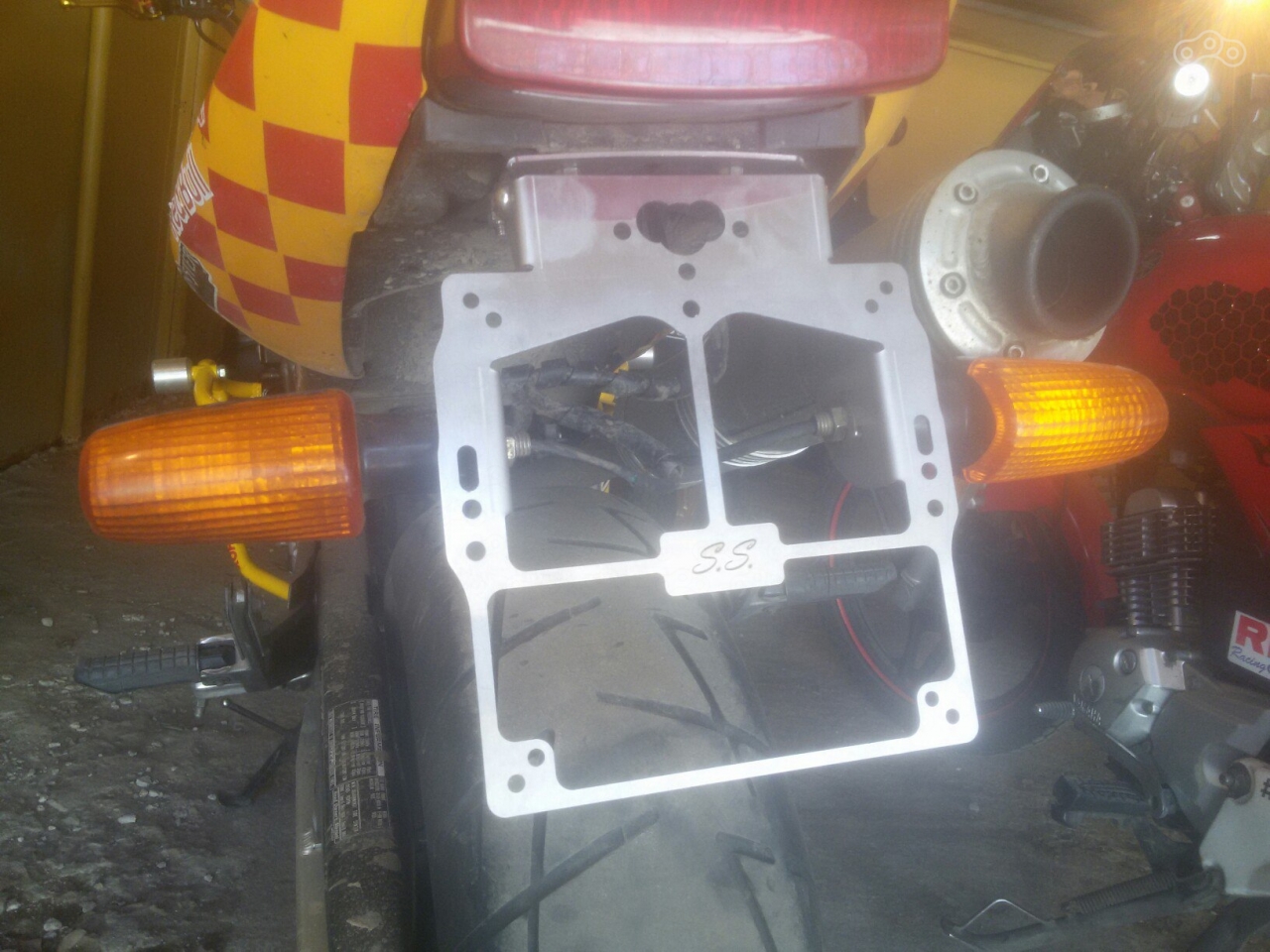

Все подошло отлично.

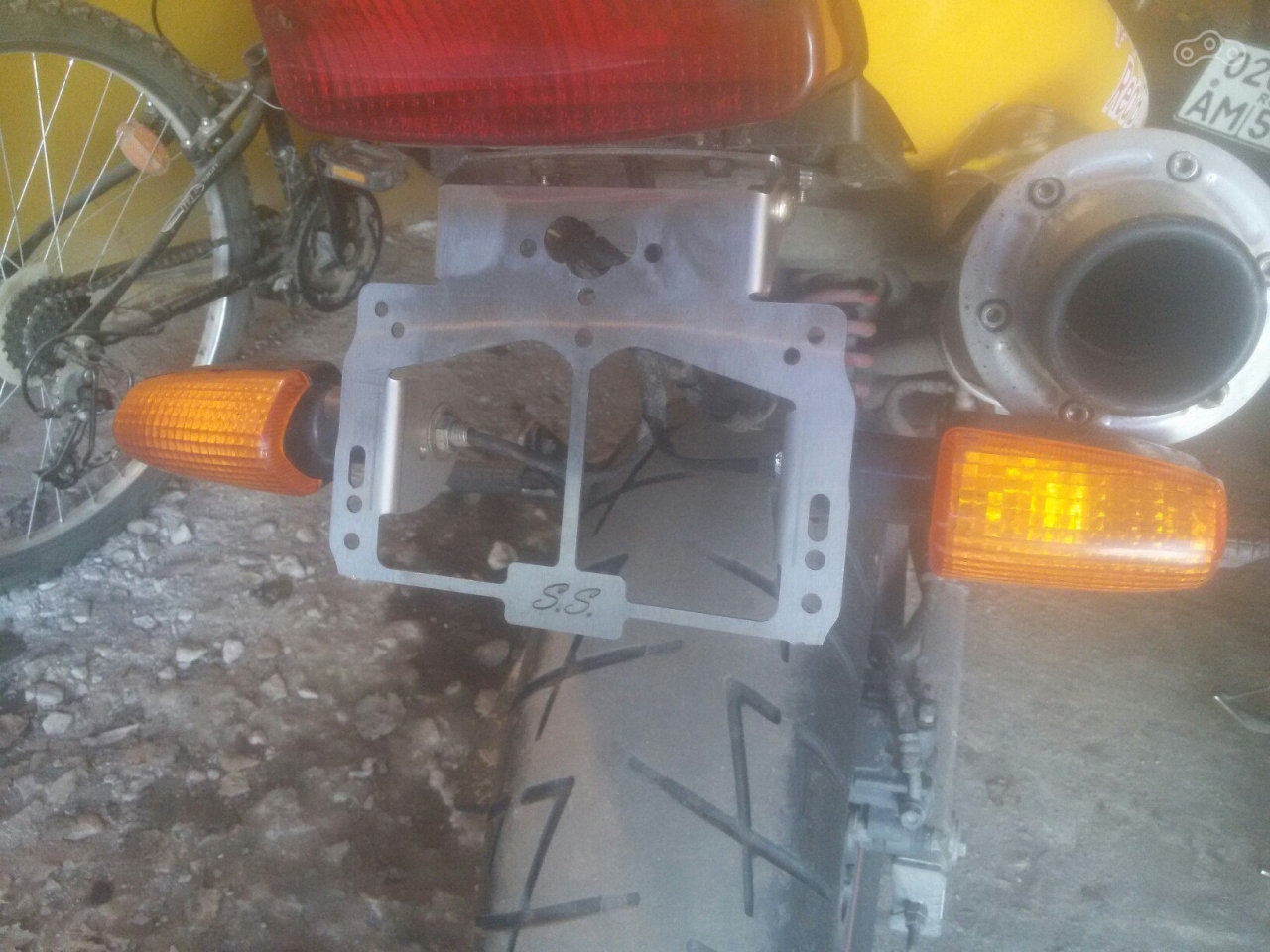

Поскольку мне пластиковая рамка не нужна, я чуть укоротил каркас

Конечно если будет спрос можно сделать сразу короткие или по экслюзивному заказу, что повлияет на цену.

Теперь о приятном. Себестоимость составила 1500р. При этом я получил вечную рамку. Если что у меня еще есть 2 рамки. и 2 хомута.

Спасибо фирме "Страж-лазер" которая занимается лазерной резкой металлов и гибкой и сваркой листовых деталей за изготовление изделий.
