Представляю Вашему вниманию мой проект-хобби "Компошлем".

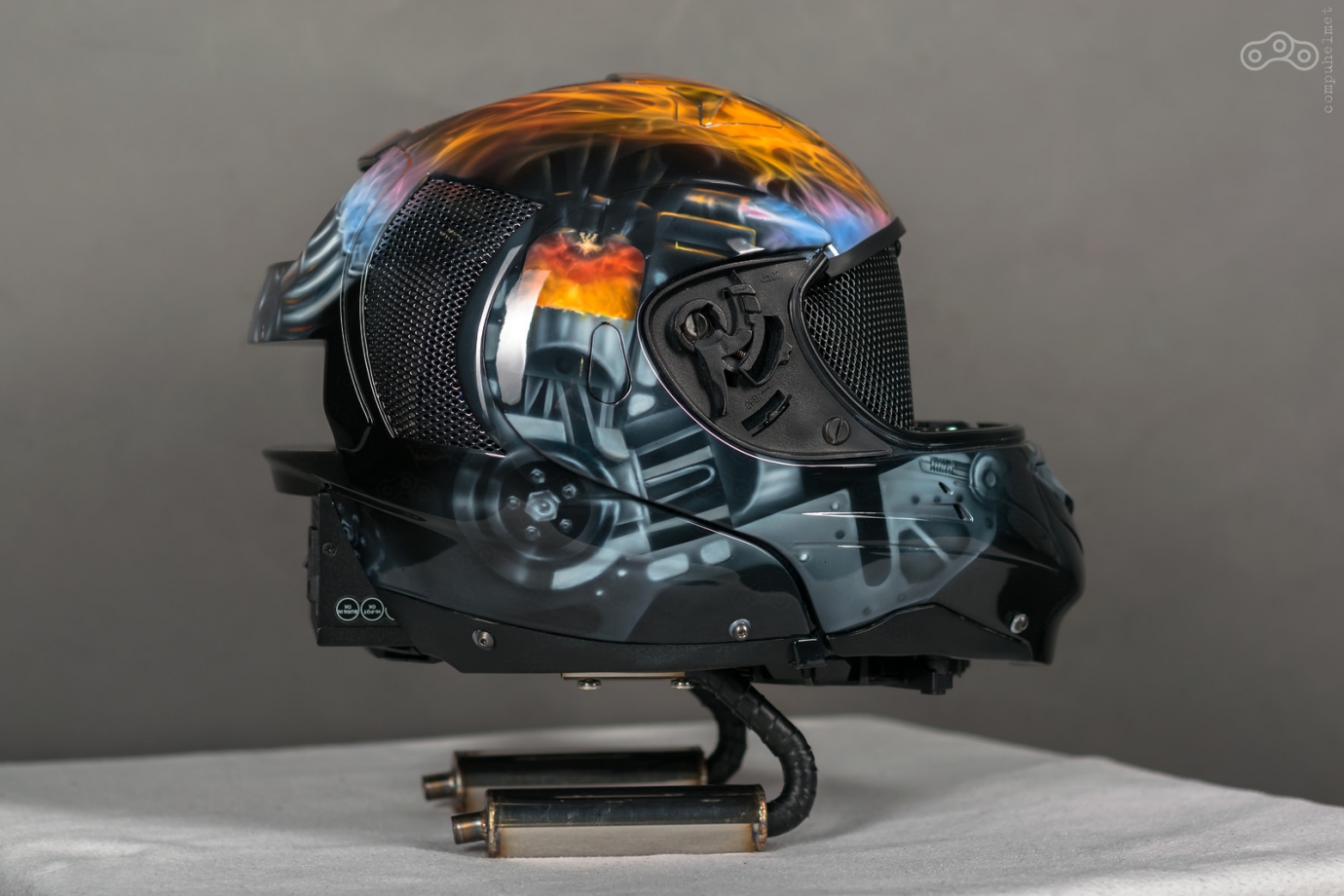

Компошлем - системный блок настольного персонального компьютера, в качестве корпуса которого используется настоящий шлем.

На голову не надевается, не VR.



Цель: совместить в одном изделии полезный функционал с необычным и привлекательным дизайном, которым будет приятно пользоваться.



Этот "системник" не нужно стыдливо прятать под стол, а наоборот, приятно поставить на самое видное место.



Показанный здесь Компошлем - второй экземпляр.
Первый, в варианте по-проще, собран в 2015 г. и с тех пор успешно эксплуатируется.



В основе используется материнская плата форм-фактора mini itx и блок питания форм-фактора SFX.

Такие материнские платы сейчас достаточно функциональны и позволяют вставлять обычные процессоры, модули памяти (2 штуки) для desktop, имеют разъём для одной видеокарты, но размером всего 17х17 см.

Кроме того, здесь на борту сразу есть WiFi и bluetooth.



Для максимальной аутентичности, помимо настоящего шлема, я применил:

- настоящую аэрографию, которую мне сделала одна из известных московских студий;

- настоящую автомобильную кнопку Start Engine, которая после доработки используется для включения/выключения компьютера.

- подставку в форме мотоциклетных глушителей.

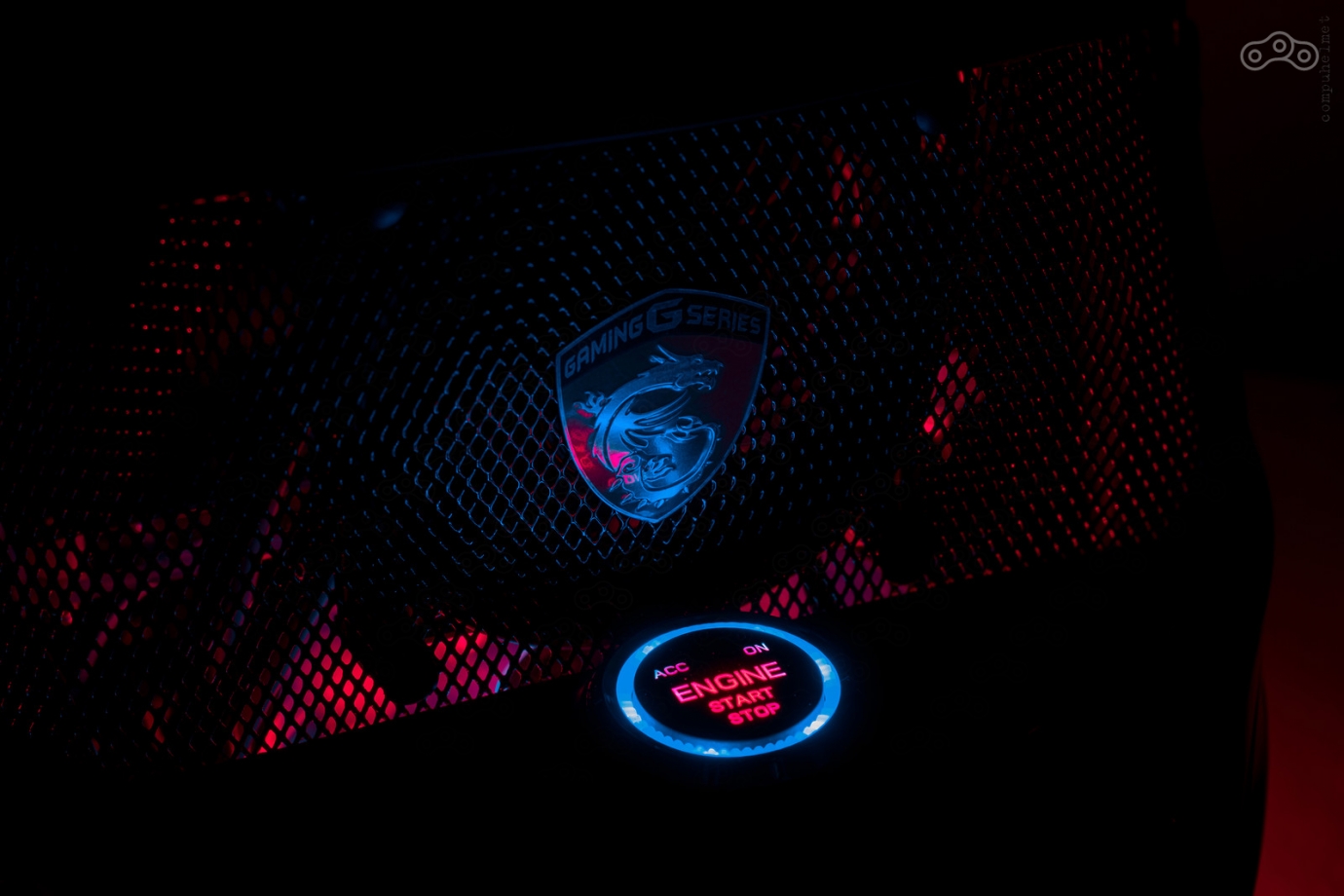

Кнопка Start Engine расположена на панели из пластика автомобильной торпедо и приятно светится в темноте.

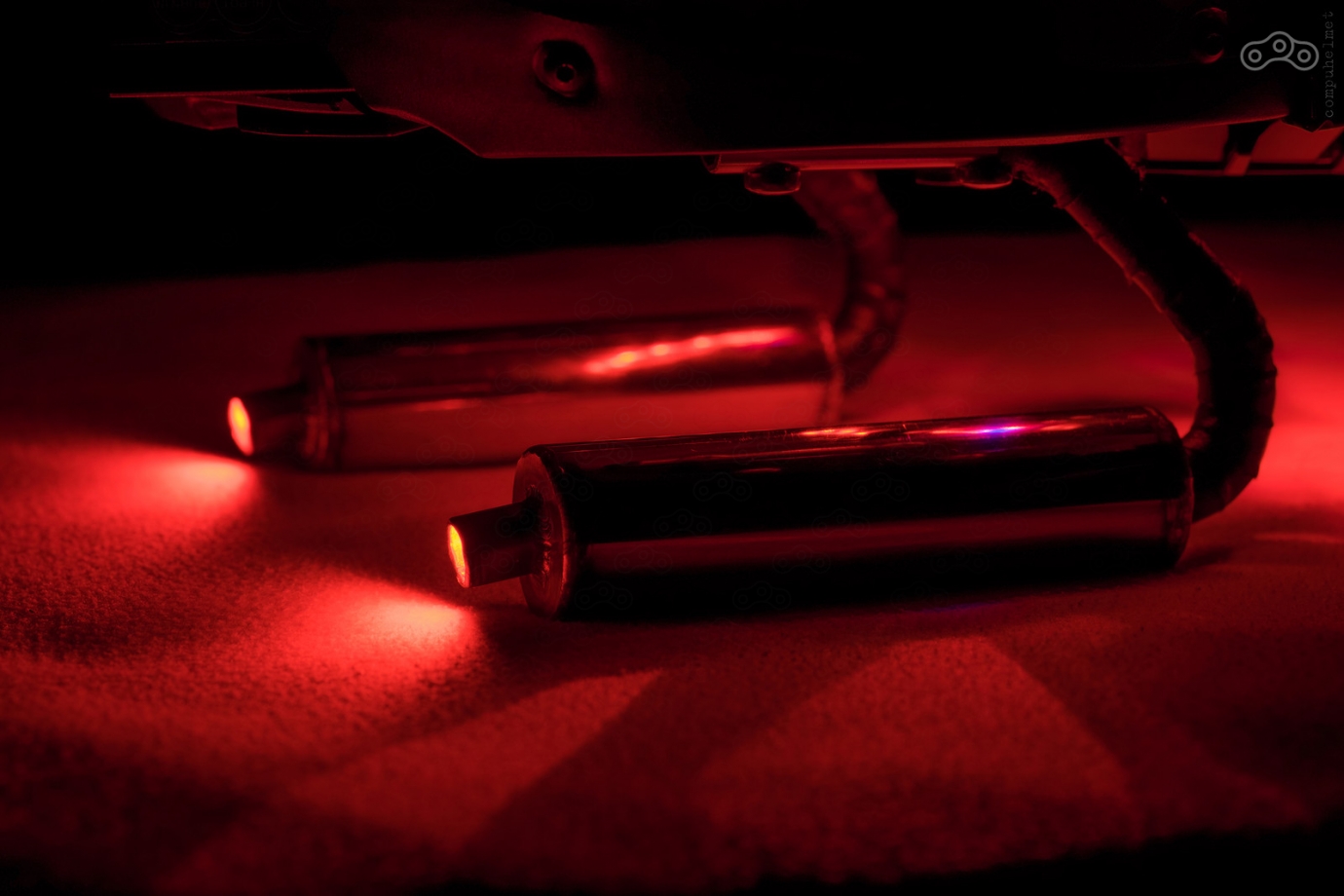

В подставке на концах "глушителей" стоят светодиоды, имитирующие огонь на выхлопе.

Также, подсветка есть по окружности радиатора системы жидкостного охлаждения процессора, расположенного в стальном дне Компошлема.



В данном экземпляре используется дискретная видеокарта ASUS AMD R9 Fury Nano, которая позволяет комфортно играть в максимальных настройках в разрешении Full HD и даже в, большинстве случаев, в 2K.

Благодаря этому видеоадаптеру решилась проблема с охлаждением.

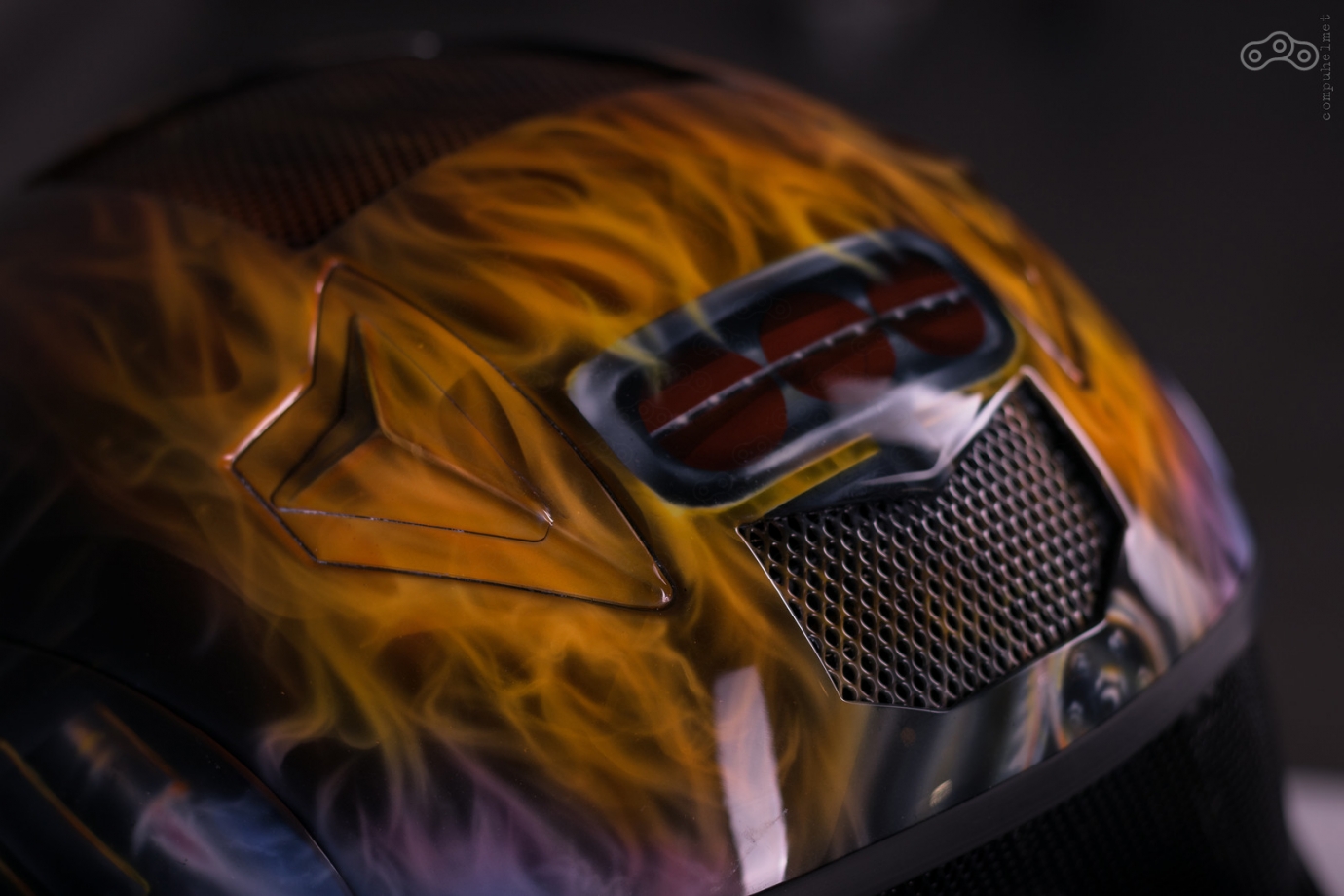

Заводская конструкция системы охлаждения видеоадаптера позволила практически всё тепло вывести сразу из корпуса, через перфорацию на его интерфейсной панели и через противоположный, передний край, который через специально изготовленный изоляционный кожух примыкает к лобовой части шлема, где сделано вентиляционное окно.



Процессор охлаждает система жидкостного охлаждения.

Всё остальное продувается фронтальным вентилятором, расположенным на передней решетке.

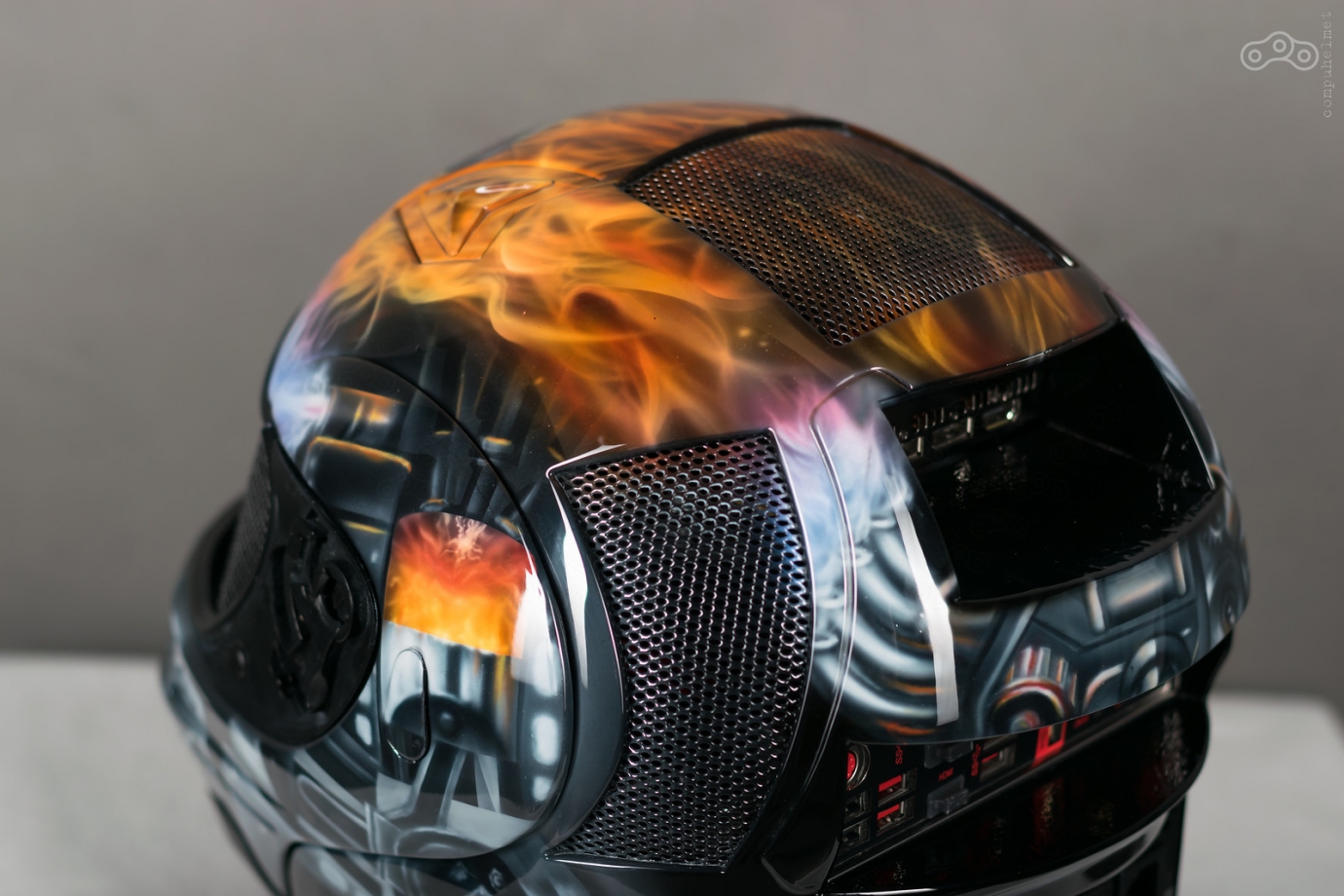

Воздух выходит через вентиляционные окна по бокам в задней части.

Дополнительно с вытяжкой помогает блок питания, расположенный своим большим вентилятором в 120 мм во внутрь корпуса и вентилятор радиатора системы жидкостного охлаждения процессора.



Общая конфигурация Компошлема:

- процессор INTEL i5-6600K

- система водяного охлаждения процессора Zalman

- видеокарта ASUS AMD Radeon R9 Fury Nano

- SSD накопитель информации 500 Гб Crucial М.2 2260 SATA III

- дополнительное место для накопителя 2,5 дюйма

- 16 ГБ оперативной памяти Corsair 3200МГц DDR4

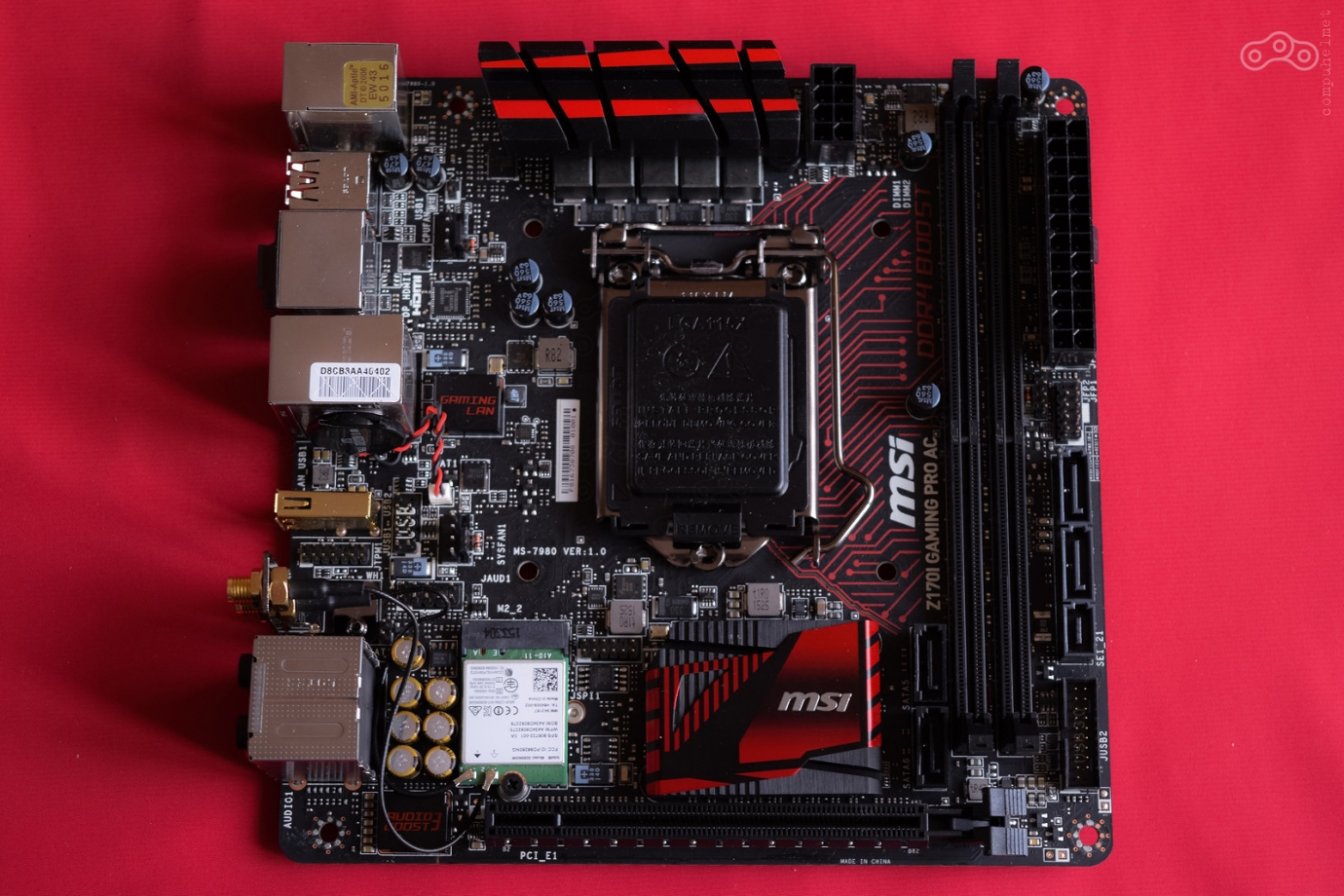

- материнская плата игровой серии MSI z170i Gaming PRO AC с WIFI и Bluetooth

- встроенный блок питания 500 Ватт Chieftec SFX.



Для экранирования электромагнитных излучений, внутри шлем покрыт токопроводящей краской, что заменяет функцию классического железного корпуса.



Подключение внешней периферии производится через интерфейсную панель материнской платы.

Получился достаточно мощный компьютер, подходящий для игр и работы, ожидающий своего потребителя.



Компошлем был показан на мероприятиях МотоАрмия 2017, Russian Autosport Show 2017, Maker Faire Moscow 9, 10 сентября 2017г.

И на Maker Faire Moscow был удостоен приза за дизайнерское решение.



Тестирование и "проверка боем" на выставках показало прекрасную работоспособность и устойчивость Компошлема.
